Höchste Performance:
Zu Hause und am Arbeitsplatz

LWL Anschlussdosen ARCA

FTTH Glasfaser Anschlussdose

Die FTTH Anschlussdose ARCA XS von Connect Com ist die ideale Lösung für die schnelle und einfache Integration von Glasfaser innerhalb der Wohneinheit (Gf-TA). Mit bis zu 8 LCAPC Anschlüssen bietete die LWL Dose eine hohe Flexibilität für die Inhouse Verkablung. Die Glasfaser Dose wurde im Standardmaß 80 x 80 mm entwickelt und eignet sich perfekt f­ür die Aufputzmontage. Sie lässt sich direkt an der Wand oder auf verbauten Unterputz Dosen mit zwei Schrauben sicher montieren.

Für eine noch flexiblere Installation bietet die ARCA XS Anschlussdose die Möglichkeit, sie mithilfe eines optional erhältlichen Adapters auf einer DIN-/Hutschiene TH35 zu befestigen. Dies ermöglicht eine noch effizientere Installation der Glasfaser Anschlussdose in die FITH Infrastruktur.

Gf TA Glasfaser Teilnehmeranschluss Dose

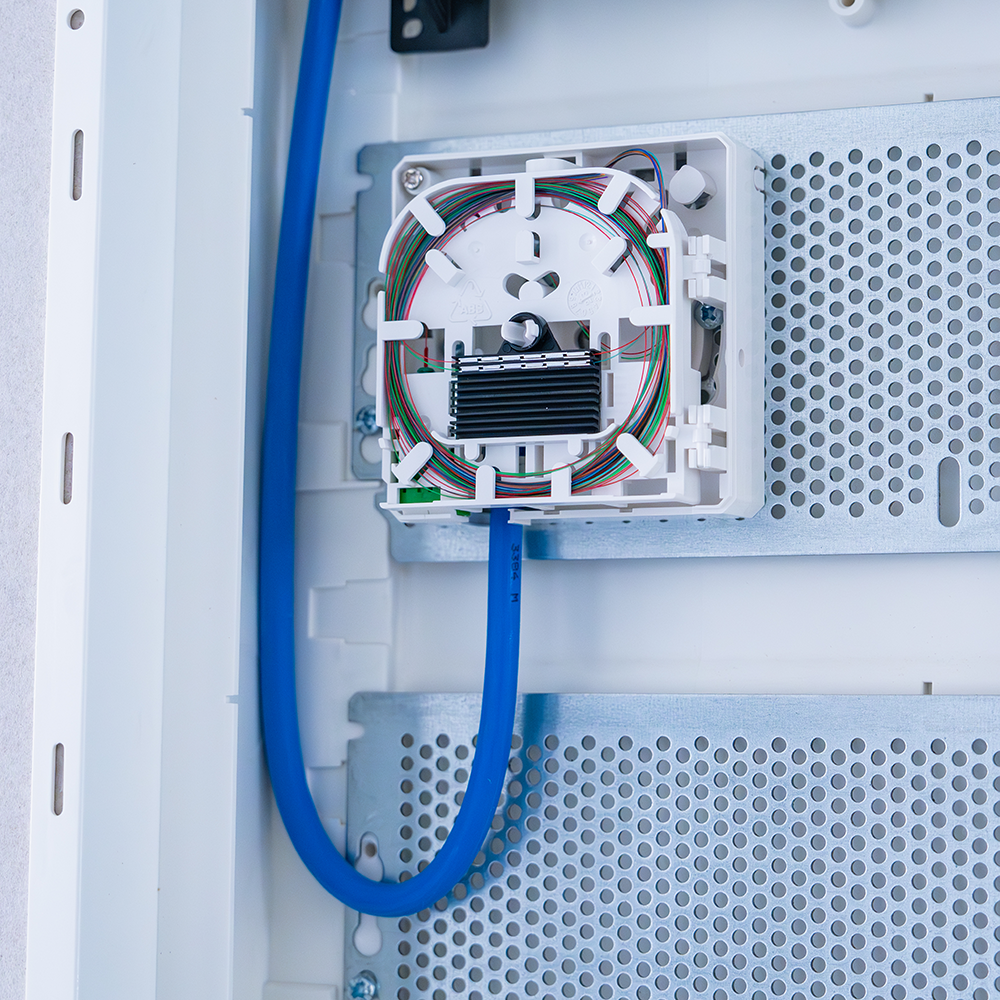

Gf-TA Dose von Connect Com im Verteilerkasten montiert

Vorteile und Features

  • Höchste Packungsdichte
    • Aufnahme von bis zu 4 LCAPC Duplex Kupplungen
    • Einsatz als Anschlussdose am Arbeitsplatz/Wohnung oder als kompakter Hausübergabepunkt
    • Zur Einführung von Mikrorohren (Ø 5 – 10 mm) und
      LWL-Kabeln (Ø 2,5 – 10 mm)
    • Biegeradienoptimierte Faserführung
  • Montageoptionen
    • Aufputz
    • DIN/Hutschiene TH 35 mit Zubehör-Klammer
    • Montagefreundlich durch schwenkbares Tray zum einfachen Einlegen der Spleißschutze
  • Varianten & Ausstattung
    • Als Spleiß- oder Fanout-Variante (vorkonfektioniertes FTTH Indoorkabel)
    • Crimp- und Schrumpfspleißschutz möglich
    • Inklusive Beschriftungsfeld
  • Sicher & robust
    • Gesichert gegen unbefugtes Öffnen durch Spezialschraube
    • Plombierbar
    • Sichere und robuste Kabelzugabfangung
    • Interne Aufnahme eines Kompakt Gas-Wasser-Blocks möglich

Die CCM FTTH Anschlussdose ARCA XS erfüllt höchste Anforderungen:

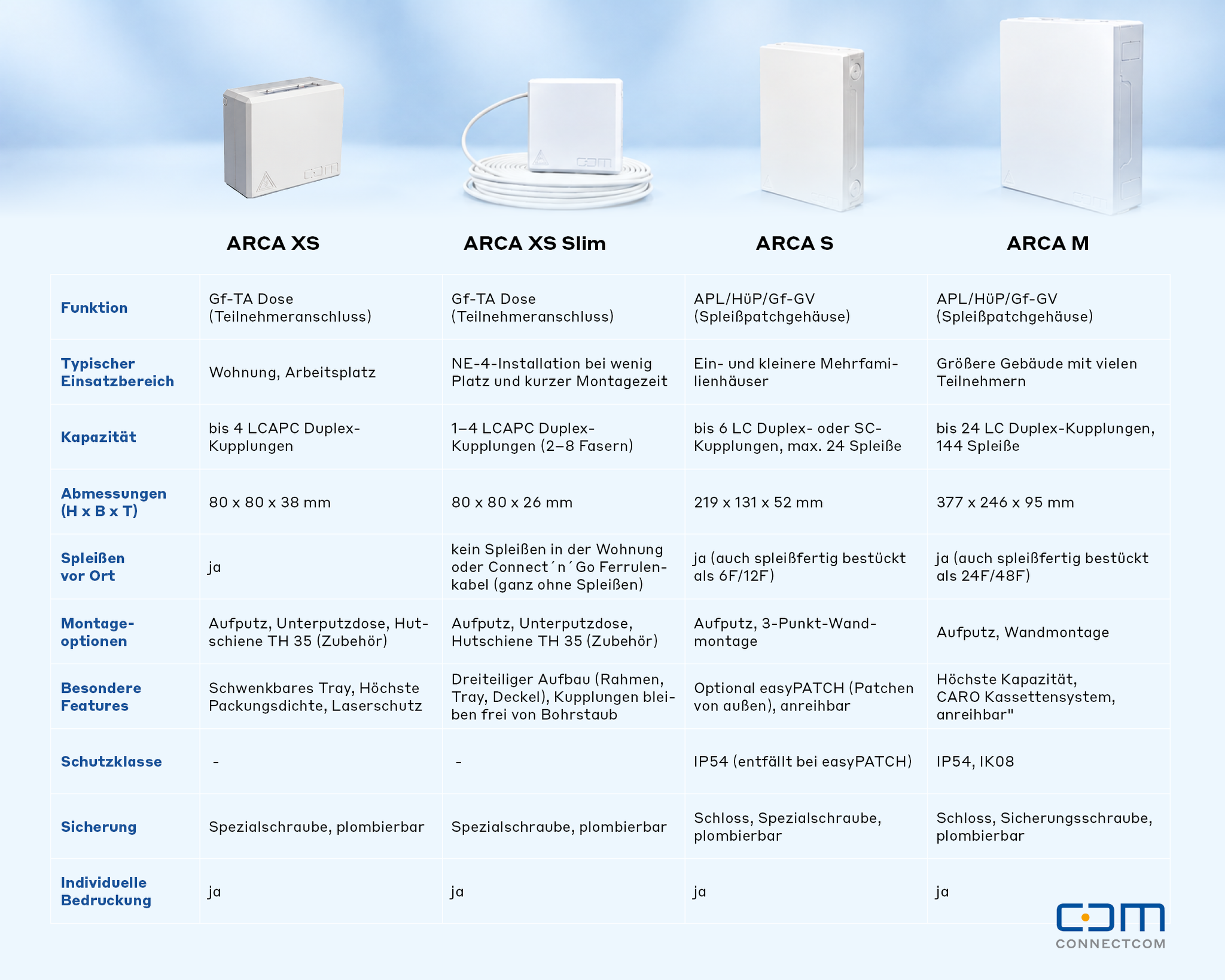

Varianten FTTH Anschlussdosen ARCA XS

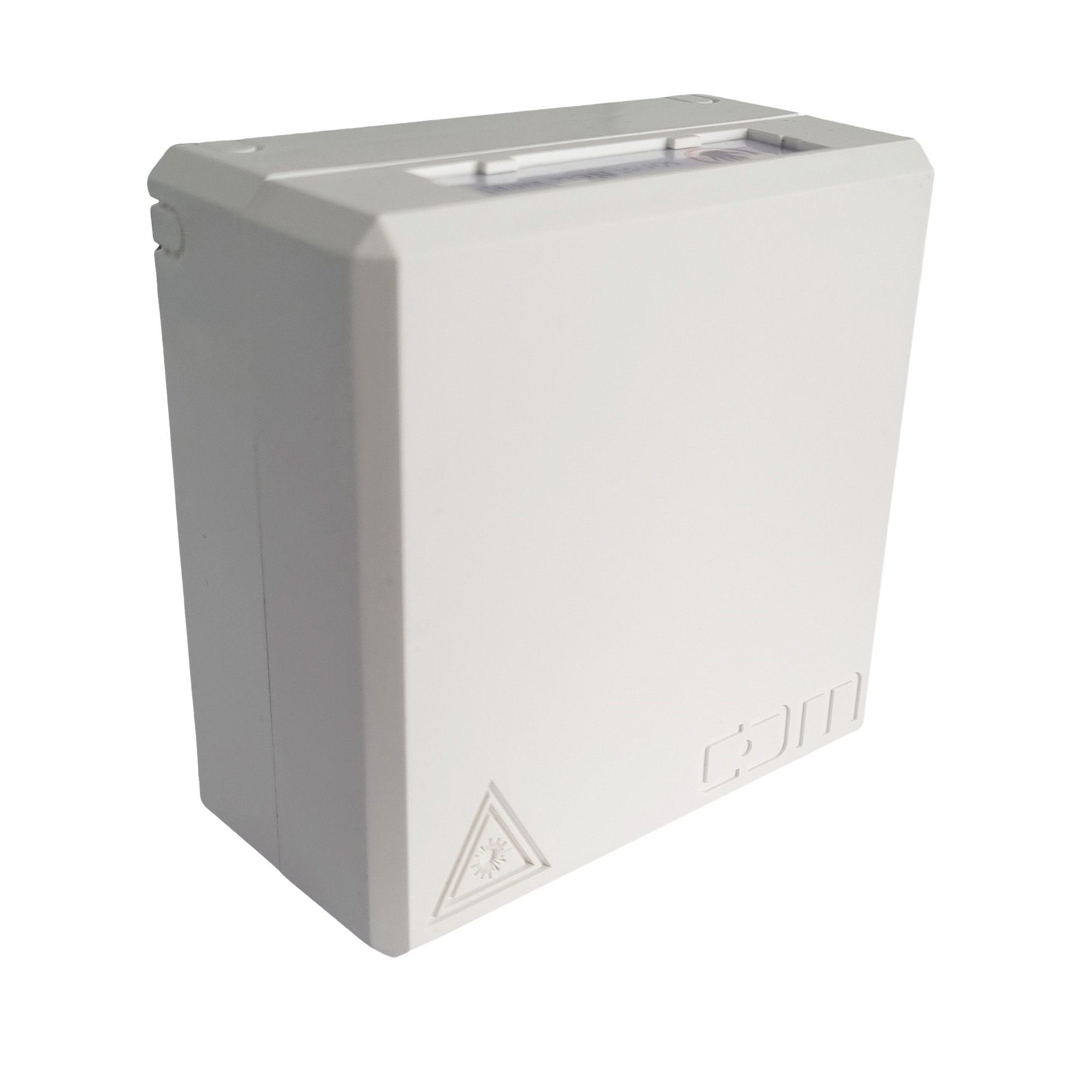

ARCA XS Anschlussdose
Die Gf-TA Dose für max 8 Fasern bzw. 4 LCAPC Duplex Kupplungen. Mit der ARCA XS FTTH Anschlussdose ergänzt Connect Com sein Sortiment für die NE4 - Fiber-in-the-home.

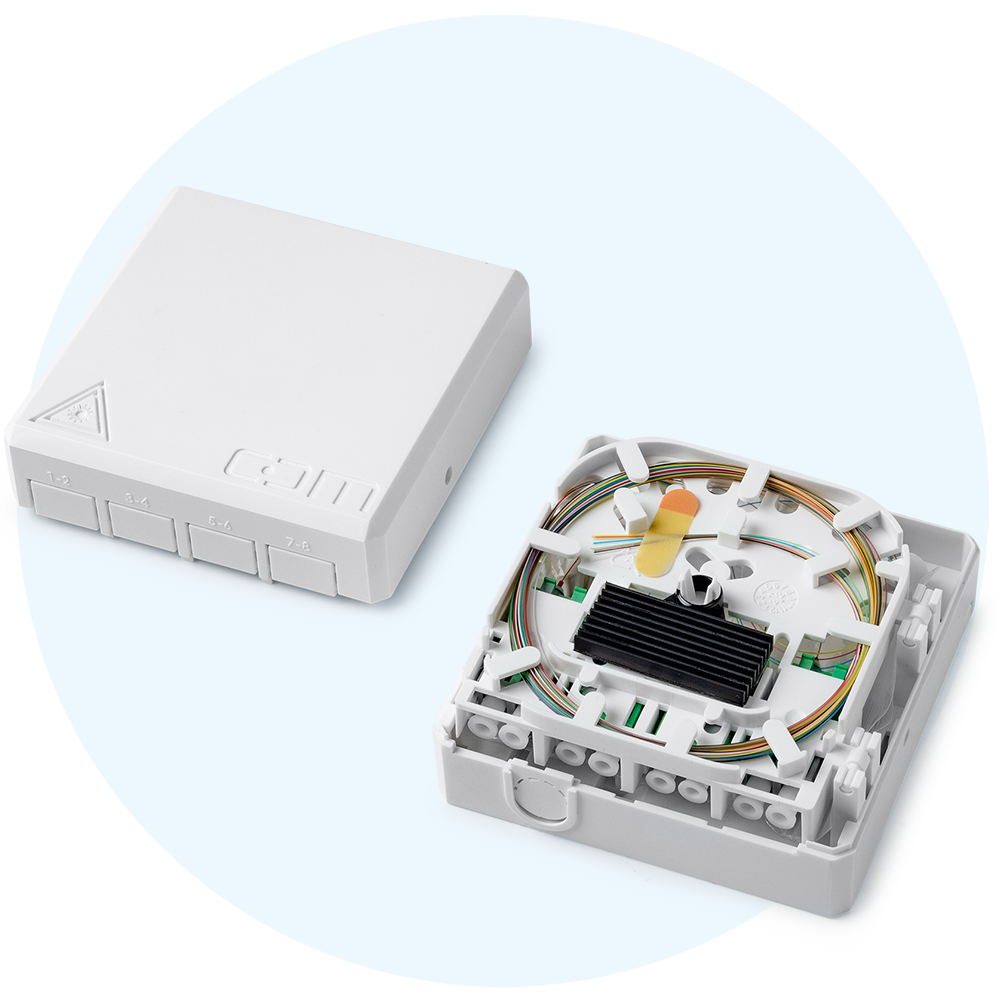

FTTH Anschlussdose ARCA XS

Die innovative CCM FTTH Anschlussdose ARCA XS setzt Maßstäbe in Sachen Flexibilität und Montagefreundlichkeit.

Features & Vorteile
  • bis zu 4 LCAPC Duplex Kupplungen für höchste Packungsdichte
  • Einführung von Mikrorohren Ø 5 - 10 mm und LWL-Kabeln Ø 2,5 - 10 mm
  • Aufputzmontage oder Montage auf DIN-/Hutschiene TH35 mit Zubehör-Klammer
  • gesichert gegen unbefugtes Öffnen durch Spezialschraube
  • inklusive Beschriftungsfeld
  • schwenkbares Tray zum einfachen Einlegen der Spleißschutze
  • biegeradienoptimierte Faserführung
  • als Spleiß- oder SpiderLINE-Variante (vorkonfektioniertes FTTH Indoorkabel)
  • erfüllt Anforderungen des Materialkonzeptes des Bundesförderprogramms Breitband
  • sichere und robuste Kabelzugabfangung
  • zur internen Aufnahme eines Kompakt Gas-Wasser-Blocks
  • plombierbar
  • zum Laserschutz mit Inner-Shutter Kupplungen ausgestattet
  • Kupplungen in zwei Positionen montierbar: somit ist ein Abziehschutz des Patchkabels möglich
  • alle Glasfaser Dosen aus der ARCA XS Serie können mit ihrem Logo bedruckt werden

Vorkonfektionierte FTTH Anschlussdose ARCA XS Fanout

Die CCM ARCA XS FTTH Anschlussdose Fanout ermöglicht einen zügigen und sicheren Glasfaserausbau in Gebäuden (FITH). Das vorkonfektionierte Glasfaserkabel, auf einer Spule in einer Kartonbox, ist bereits anschlussfertig an die Dose montiert. So kann das Kabel einfach bis zum Hausverteiler direkt aus der Box eingeblasen werden.

Features & Vorteile
  • vorkonfektioniertes FTTH Indoorkabel
  • Kabel ist einblasfähig sowie zur Unterputz bzw. Aufputzverlegung geeignet
  • Kabel aufgerollt auf Kartonspule
  • sehr gute und stabile Abrolleigenschaft
  • verschiedene Längen möglich
  • auf Anfrage auch mit CCM Connect `n´go Ferrulenkabel zur Montage ohne Spleißen
  • auch mit vorkonfektioniertem Miniflex® Kabel lieferbar
  • Kupplungen in zwei Positionen montierbar: somit ist ein Abziehschutz des Patchkabels möglich
  • zum Laserschutz mit Inner-Shutter Kupplungen ausgestattet
  • effiziente und kurze Installationszeit dank gutem Handling
  • platzsparende, stapelbare Verpackung (255 x 236 x 55 mm)
  • Anschlussdose bestückt mit bis zu vier Kupplungen LCAPC Duplex
vorkonfektionierte FTTH Anschlussdose CCM ARCA XS Fanout
Die vorkonfektionierte CCM ARCA XS FTTH Anschlussdose Fanout eignet sich ideal für den schnellen und sicheren Aufbau des Glasfasernetzes in Gebäuden. Sie kommt mit vorkonfektioniertem B2ca-Kabel auf einer Kartonspule in einer Kartonbox zum einfachen Einblasen.

Technische Daten FTTH Anschlussdose ARCA XS

  • Produkt

    CCM Anschlussdose ARCA XS

    Produkt

    vorkonfektionierte CCM Anschlussdose
    ARCA XS Fanout

    Material

    ABS UV stabilisiert

    Material

    ABS UV stabilisiert

    Brandschutzklasse

    UL94 V0

    Brandschutzklasse

    UL94 V0

    Farbe

    verkehrsweiß RAL 9016

    Farbe Dose
    Kabelfarbe

    verkehrsweiß RAL 9016
    weiß

    Abmessungen

    H 80 x B 80 x T 38 mm

    Abmessungen Dose
    Verpackung

    H 80 x B 80 x T 38 mm
    H 255 x B 236 x T 55 mm)

    Mikrorohr

    ∅ 5 - 10 mm

    Mikrokabellängen

    Brandschutzklasse
    Inhouse Kabel

    10 m, 30 m, 50 m

    B2CA

    Ablagemöglichkeit

    für WGT vorhanden

    Faseranzahl Inhouse Kabel

    2, 4, 6, 8

    Montageoptionen

    - auf Hutschiene
    - Aufputz

    Montageoptionen

    - auf Hutschiene
    - Aufputz

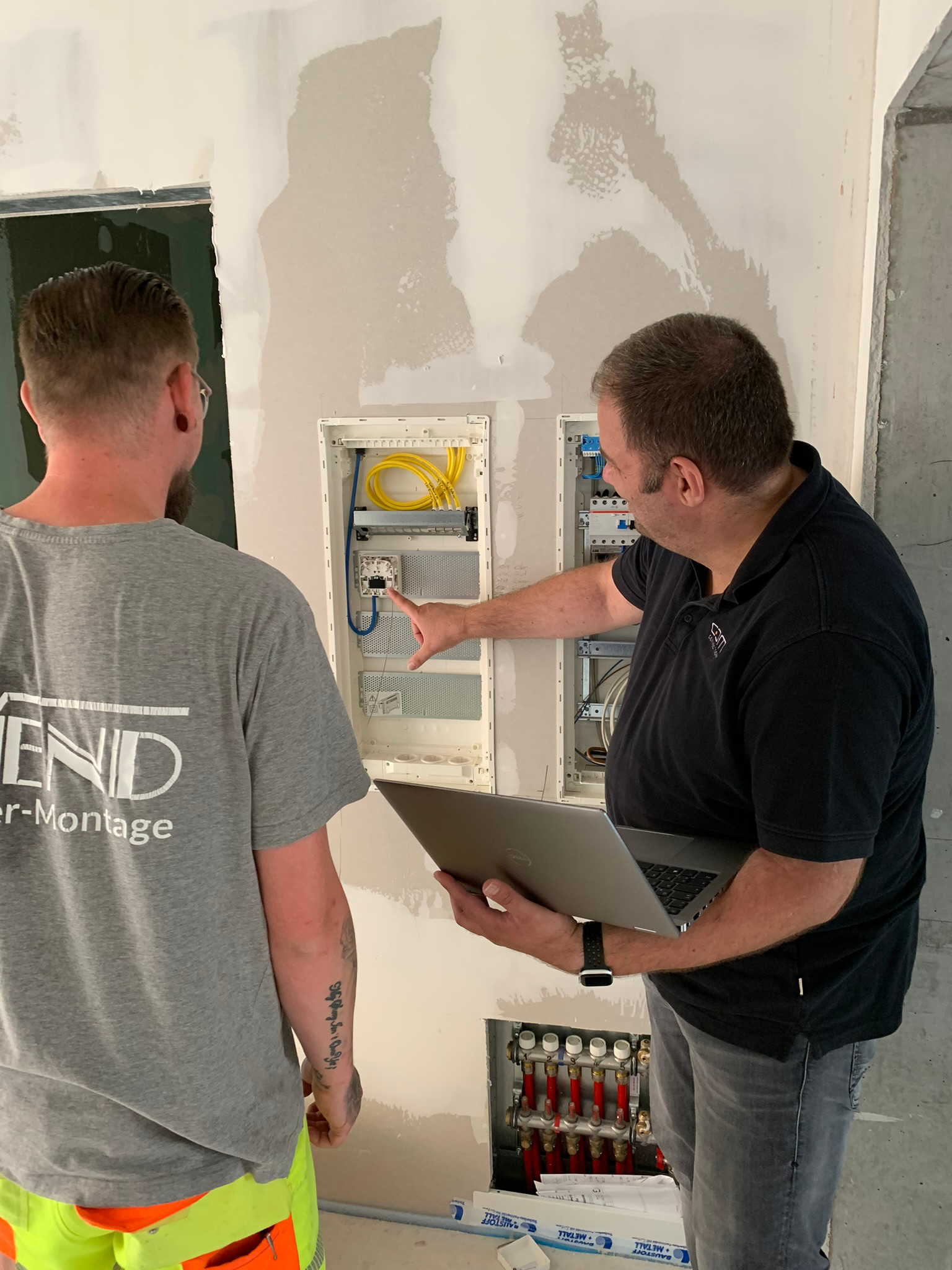

FTTH Anschlussdose ARCA XS im Verteilerschrank eine Mehrfamilienhauses.
  • Was ist ein Glasfaser Teilnehmeranschluss?

    Der Glasfaser-Teilnehmeranschluss bildet den Abschlusspunkt der Glasfaserleitung in der Wohnung. Von hier aus erfolgt der Anschluss des Glasfasermodems mittels eines LWL Patchkabels und die weitere individuelle Netzwerkanbindung beispielsweise über WLAN/LAN.

  • Wo wird die Glasfaserdose angeschlossen?

    Die Glasfaserdose ist der Punkt, an dem man ein Glasfaser-Modem bzw. einen glasfasertauglichen Router anschließt. Die Montage erfolgt dabei standardmäßig im Umkreis von bis zu 3 Metern rund um den Eintrittspunkt in die Wohnung. In Einfamilienhäusern und ähnlichen Gewerbeimmobilien ist dies meist im Keller, in
    Mehrfamilienhäusern bzw. vergleichbaren Gewerbeimmobilien ist dies meist in der Nähe der Wohnungstür. Die Errichtung der Steigleitung sowie die Gebäudeverteilung im Mehrfamilienhaus übernimmt der Netzprovider bzw. dessen Auspauparter vor Ort.
