Effizient. Platzsparend. Zukunftssicher.
SWR® Kabel für den schnellen Netzausbau.

Spider Web Ribbon SWR®

Spider Web Ribbon SWR® Glasfaserkabel

End-to-End Lösungen



Spider Web Ribbon SWR® ist eine von Fujikura entwickelte Technologie für optische Glasfaserbänder mit hoher Faseranzahl und Flexibilität. Sie wird vor allem in hochfaserigen Kabeln wie dem Wrapping Tube Cable WTC® eingesetzt und findet Anwendung in WANInfrastrukturen, Industrie und Rechenzentren.

SWR®-Bänder ermöglichen effizientes Spleißen, reduzieren den Kabeldurchmesser und erleichtern die Installation. In Kombination mit speziell entwickelten Glasfaserkomponenten von Connect Com entsteht eine leistungsstarke End-to-End-Lösung.



Gemeinsam neue Maßstäbe setzen

Connect Com und Fujikura bündeln ihre Kompetenzen für leistungsstarke Spider Web Ribbon SWR® Glasfasernetze. Die Partnerschaft vereint technologische Spitzenklasse mit praxisnaher Systemexpertise – für effiziente und zukunftssichere End-to-End-Lösungen aus einer Hand.

Herausforderungen im Glasfaserausbau

Der steigende Bedarf an Bandbreite und Faserkapazität stellt bestehende Infrastrukturen vor neue Herausforderungen.

  • Begrenzter Platz in bestehenden Trassen
  • Hoher Zeitaufwand beim Spleißen großer Faserzahlen
  • Kostenintensiver Tiefbau bei Netzerweiterungen
Schild Breitbandausbau

Jetzt beraten lassen

Lassen Sie sich zeigen, wie Spider Web Ribbon SWR® End-to-End-Lösungen Ausbauzeiten verkürzen und bestehende Infrastruktur optimal nutzen.

Beratung anfragen

Vorteile auf einen Blick

Maximale Leistung auf minimalem Raum



SWR® Kabel sichern nicht nur den heutigen Bedarf, sondern bieten auch Flexibilität für weiteren Ausbau von Kapazitäten in der Zukunft.

Bessere Trassenausnutzung

Bestehende Trassen wurden bei ihrer Planung nicht für die heute benötigte hohe Faseranzahl ausgelegt. Ribbon-Kabel nutzen vorhandene Trassen optimal aus und reduzieren so den Bedarf an kostenintensivem Tiefbau.

6'912

Fasern pro Kabel

24 %

Geringerer Durchmesser

45 %

Gewichtsersparnis

100 %

Höhere Faserdichte

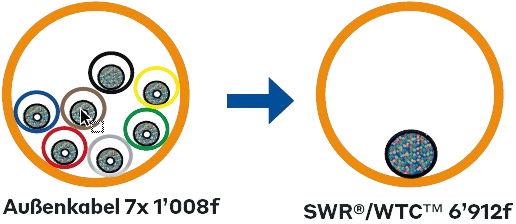

  • Platzsparend

    Platzvorteil bei hoher Faseranzahl. Deutlich geringerer Kabel-Außendurchmesser bei gleichzeitig höherer Faseranzahl.

    Großer Volumenunterschied in einem Rohr bei gleicher Faseranzahl

    7x weniger Platzbedarf
    7x weniger Kabelzug

    Spider Web Ribbon SWR Glasfaserkabel platzsparend

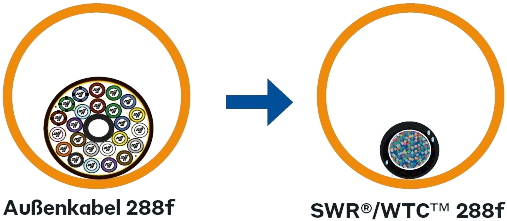

  • Geringerer Außendurchmesser

    Außendurchmesser um 24 % geringer bei gleicher Faserdichte

    Gewichtsersparnis von 45 %

    Spider Web Ribbon SWR Glasfaserkabel geringerer Außendurchmesser

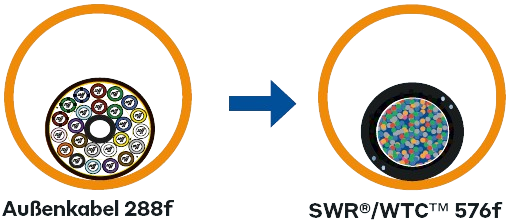

  • Hohe Faseranzahl

    Doppelte Faserdichte bei gleichem Außendurchmesser. Kabel bis zu 6’912 Fasern realisierbar.

    Faseranzahl um 100 % höher bei gleichzeitig geringem Gewicht

    Spider Web Ribbon SWR Glasfaserkabel hohe Faseranzahl

Technische Eigenschaften Spider Web Ribbon SWR Glasfaserkabel

Spider Web Ribbon SWR® Glasfaserkabel
Mehr Fasern schneller spleißen



Der komplexere Aufbau des SWR® Kabels erfordert eine sorgfältige Vorbereitung der Bandfasern vor dem Spleißen. Im Gegenzug bietet es jedoch zahlreiche Vorteile gegenüber klassischen Bündeladerkabeln – von der effizienten Trassennutzung bis hin zu einer schnelleren und unkomplizierteren Verarbeitung.

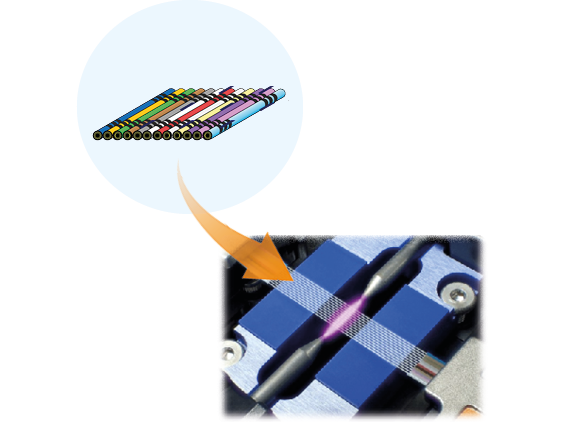

Höchste Spleißperformance mit SWR® Kabeln


Ein Faserband eines SWR® Kabels besteht aus zwölf optischen Fasern, die parallel in einem Band angeordnet sind.

Beim gleichzeitigen Spleißen aller zwölf Fasern erreicht das SWR® Kabel vergleichbare Spleißperformance wie eine Einzelfaser-Spleißverbindung.

Dadurch lassen sich größere Faserzahlen effizient verbinden, ohne Abstriche bei Qualität und Prozesssicherheit.

SWR Spleißperformance

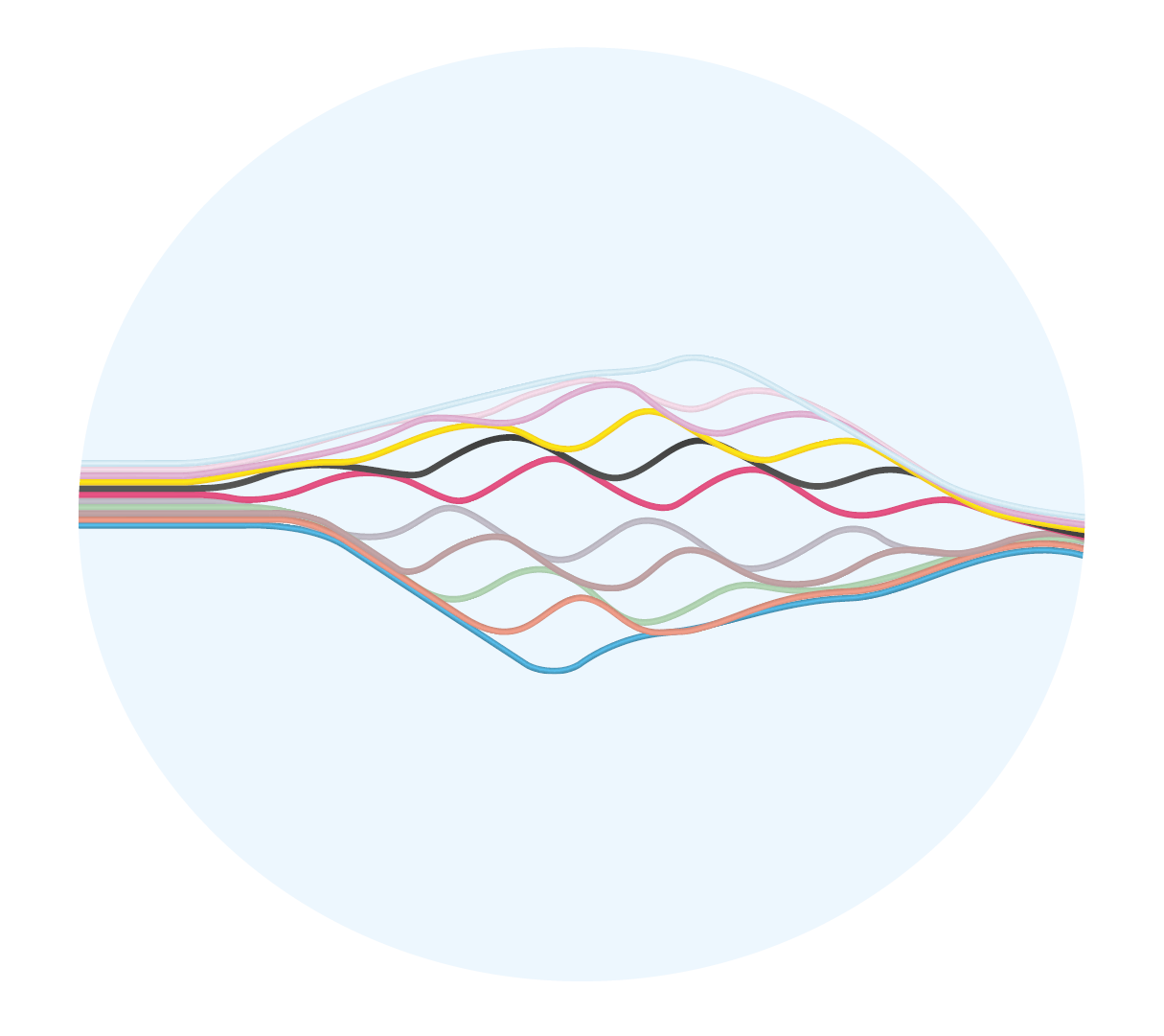

Aufbau SWR Glasfaserkabel

Patentierte SWR® Technologie


Das intermittierend gebundene Spider Web Ribbon SWR® Faserbündel bildet die Basis für den besonders kompakten Aufbau dieser Kabel.

Der Begriff „intermittierend“ bedeutet, dass die einzelnen Fasern eines Faserbandes nicht durchgehend, sondern in regelmäßigen Abständen miteinander verbunden sind. Zieht man das Faserband in die Breite, entsteht ein Gebilde, das an ein Spinnennetz erinnert, was der Konstruktion den Namen “Spider Web Ribbon” gab. Es entsteht eine flexible Struktur, die sich sowohl als geschlossenes Faserband (für effizientes Bandspleißen) als auch einzeln (für Einzelfaserspleißen) nutzen lässt.

Diese Kombination aus Stabilität und Flexibilität macht das intermittierend gebundene Spider Web Ribbon SWR® Glasfaserkabel zu einer idealen Lösung für moderne Hochfaserkabel mit kompakter Bauweise und einfacher Handhabung.

Sofort spleißbereit:

Öffnen. Spleißen. Fertig.

Der gelfreie Aufbau von Spider Web Ribbon SWR® Glasfaserkabel ermöglicht ein einfaches Öffnen des Kabels. Die Fasern sind sofort spleißbereit – eine Reinigung der Bündel und Fasern ist nicht notwendig. Dadurch wird die Vorbereitungszeit deutlich verkürzt und der Arbeitsprozess einfacher reproduzierbar.

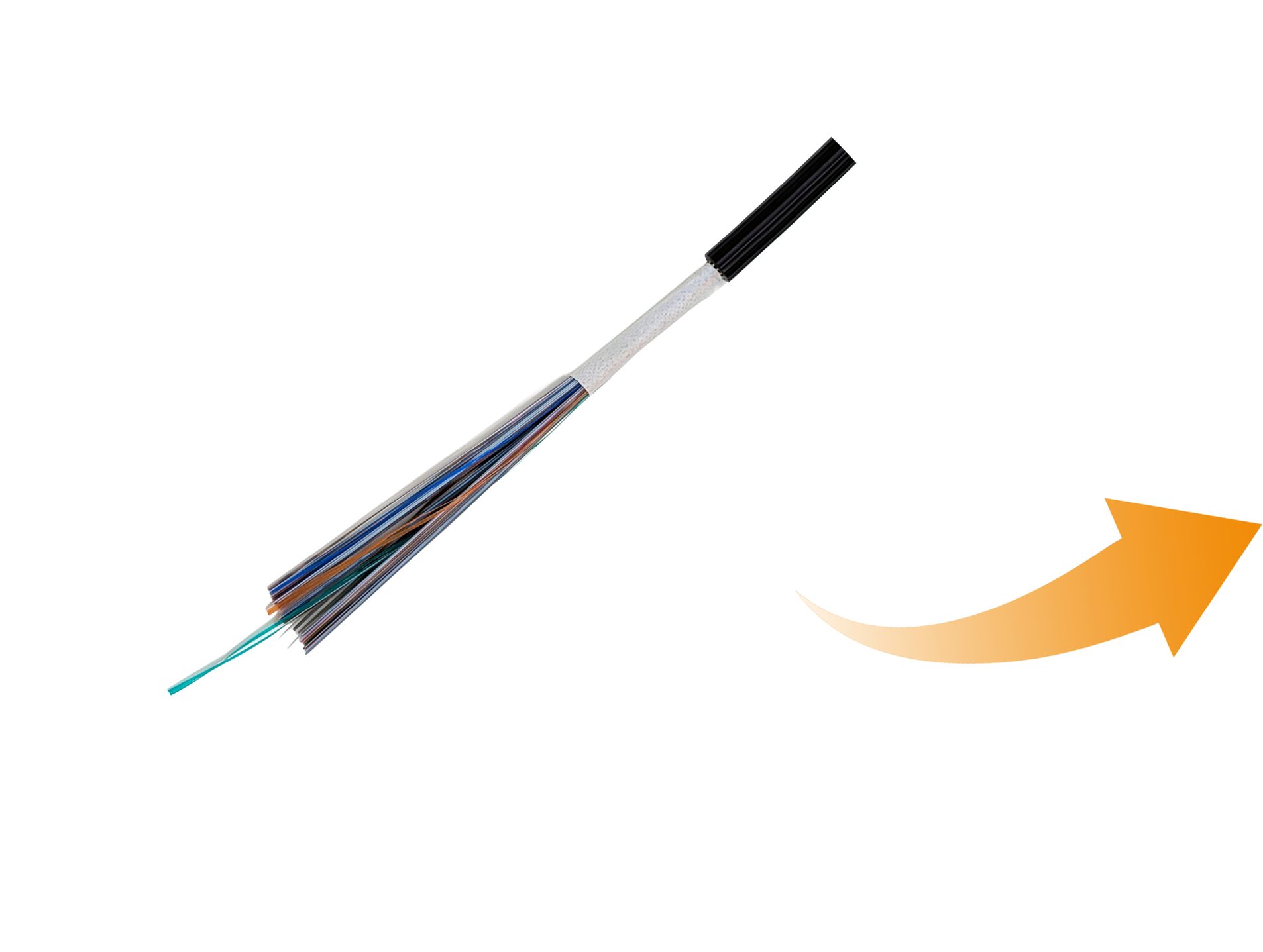

SWR Glasfaserkabel öffnen

Einfaches Öffnen des SWR® Kabels

  • Nach Öffnen des Außenmantels sind Fasern bzw. Faserbänder (Ribbon) direkt zugänglich – ohne zusätzliche Loose Tube

  • Faserbänder sind unmittelbar spleißbereit

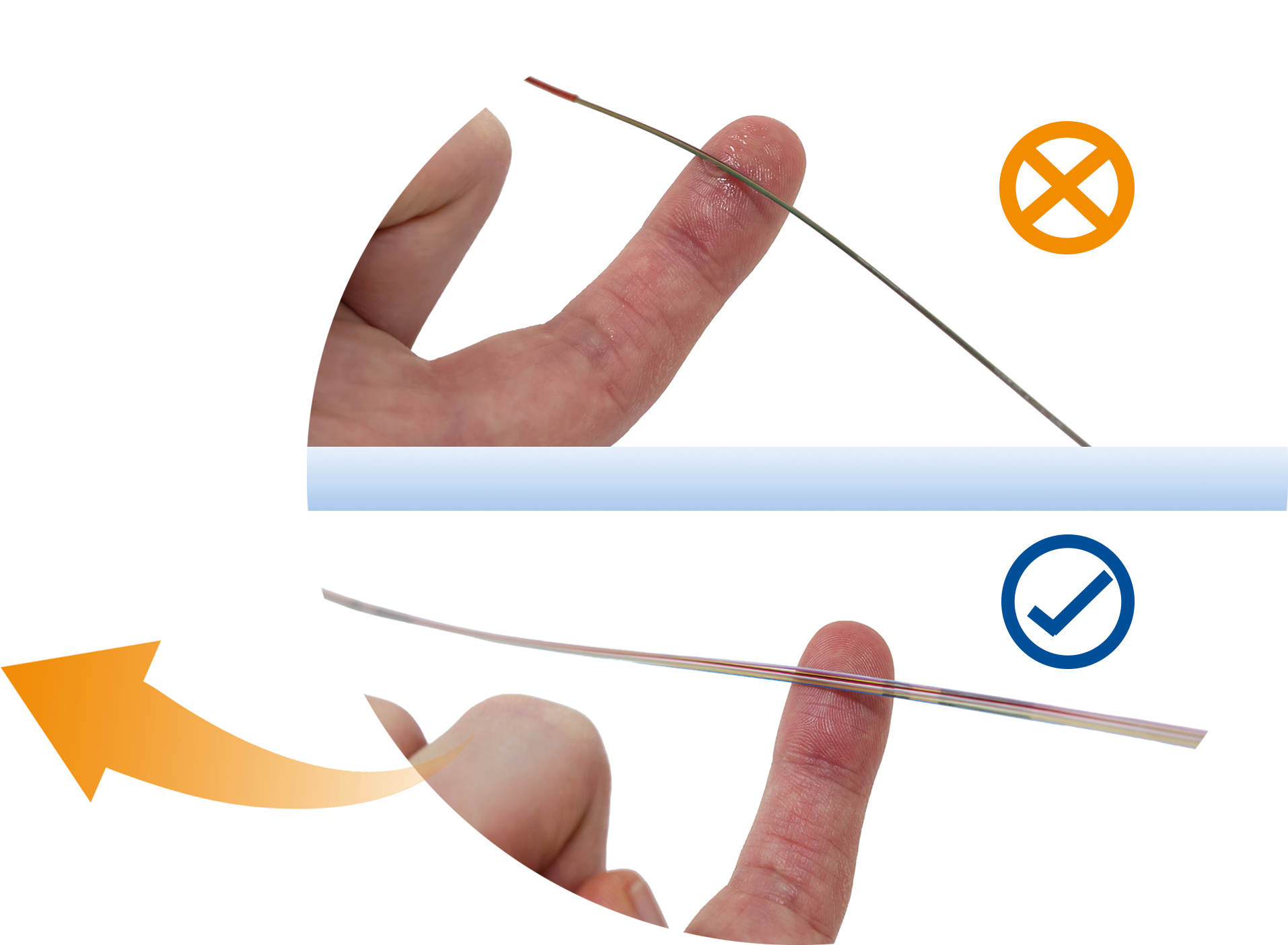

Gelfreier Aufbau - kein Reinigen notwendig

  • Trockener Kabelaufbau (gelfrei)

  • Keine Faserreinigung erforderlich – reduziert Vorbereitungszeit und Verbrauchsmaterial
SWR Glasfaserkabel gelfrei

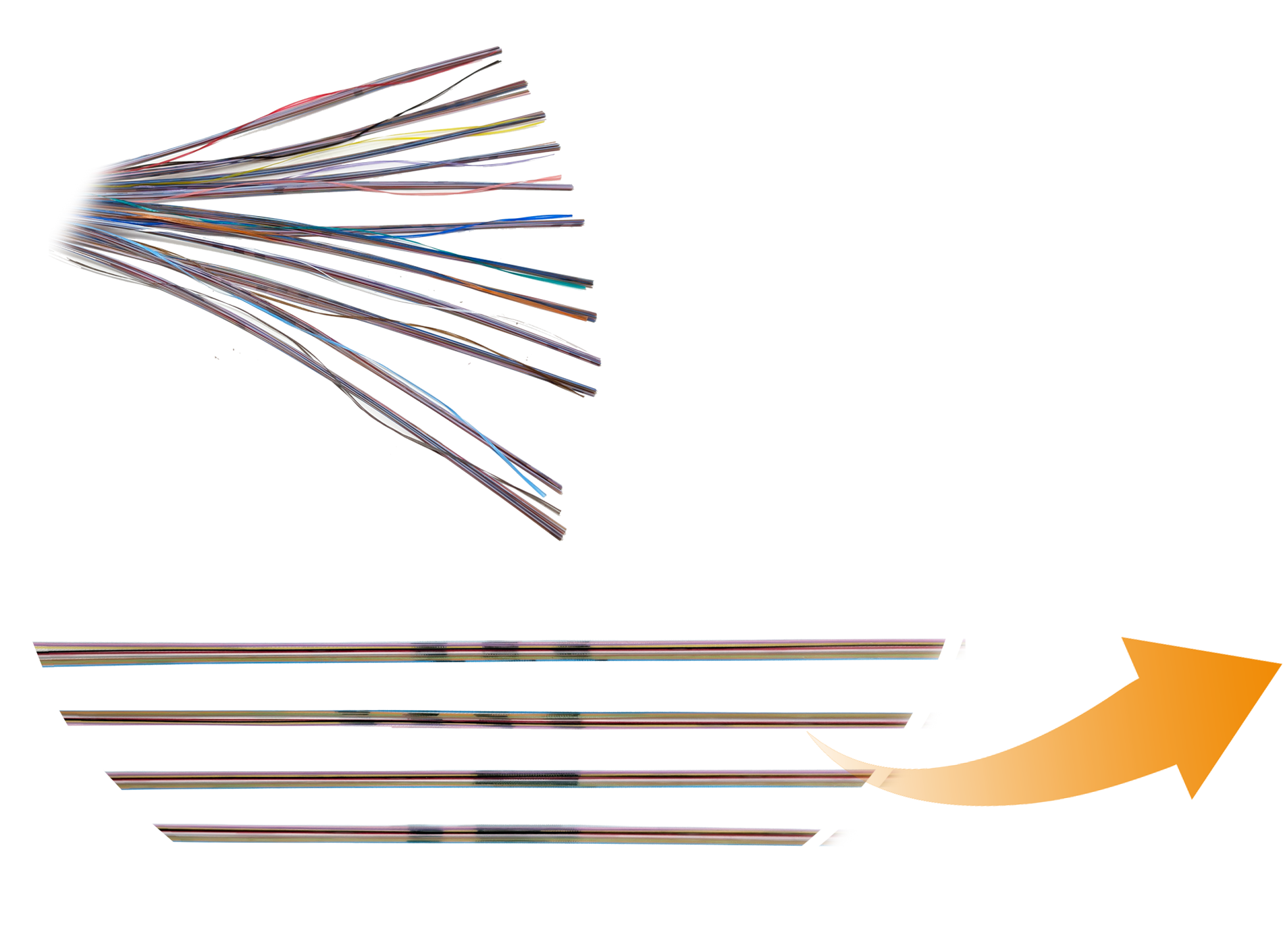

SWR Glasfaserkabel Kennzeichnung

Eindeutige Kennzeichnung des Faserbündel

  • Farbband-Kennzeichnung sorgt für eindeutige Zuordnung der Faserbündel

  • Schnellere Identifikation im Feld – weniger Fehler bei hoher Faseranzahl

  • Strichcode-Markierung ermöglicht eindeutige Ribbon-Identifikation und sichere Dokumentation

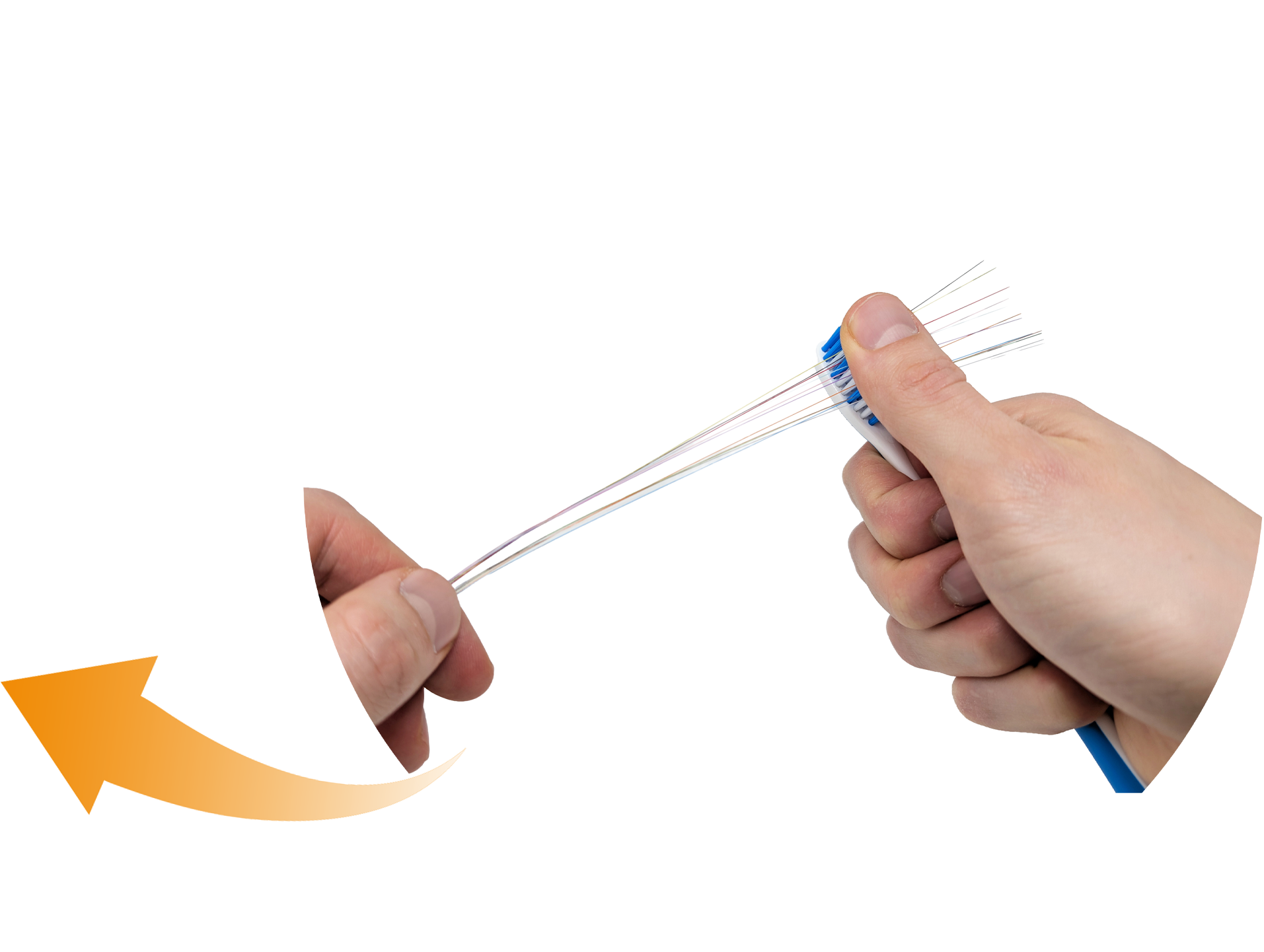

Einfaches Aufteilen auf Einzelfasern

  • Müheloses Trennen der Faserverbünde innerhalb eines Faserbandes

  • Mit wenigen Handgriffen für das Single-Fiber-Spleißen vorbereitet
SWR Glasfaserkabel aufteilen

Zeit und Kosten sparen im Glasfaserausbau

SWR® Kabel vs. Bündeladerkabel



Im Glasfaserausbau entscheiden Effizienz und Wirtschaftlichkeit über den Projekterfolg.

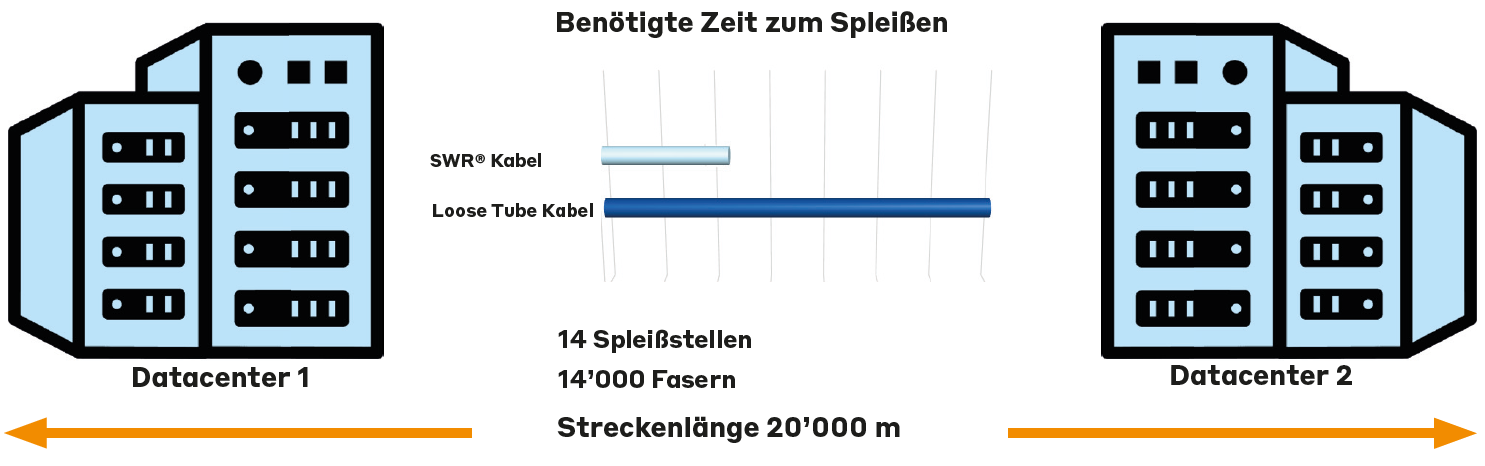

Unser Benchmark über 20 km Strecke mit rund 14’000 Fasern zeigt:

Zwar sind 2 SWR® Kabel mit 6’912 Fasern im Materialpreis höher als 14 Loose Tube Kabel mit 1’008 Fasern, doch der Gesamtaufwand sinkt deutlich – es wird nur ein Kabel statt 14 verlegt.

SWR Glasfaserkabel Benchmark


3-mal schneller spleißen

Statt 193’536 Singlefiber-Spleiße bei der Bündelader-Technologie sind mit SWR® Kabel nur 16’128 Ribbonspleiße nötig – dadurch ergibt sich eine enorme Zeitersparnis: Dieselbe Anzahl Ribbonfiberkabel lassen sich dreimal schneller spleißen als Bündeladerkabel.



Weniger Tiefbauarbeiten

Durch den Einsatz von nur einem Spider Web Ribbon SWR® Glasfaserkabel wird zusätzlicher Tiefbau vermieden. Dadurch reduzieren sich nicht nur Kosten und Bauzeit, sondern auch Eingriffe in Straßen und Verkehr. Das Ergebnis: schneller, effizienter und nachhaltiger Netzausbau.

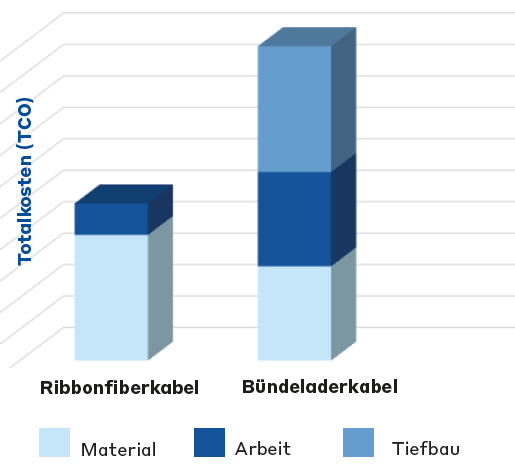

Reduktion der Totalkosten (TCO)

  • Kürzere Installationszeiten
  • Vermeiden von Tiefbauarbeiten
  • Weniger Sperrzeiten beim Bauen
  • Optimierte Nutzung der bestehenden Rohranlagen

Optimieren von Betrieb und Unterhalt

  • Kürzere Installationszeiten
  • Vermeiden von Tiefbauarbeiten
Totalkosten SWR Grafik

End-to-End Produktlösungen von Connect Com

Speziell entwickelt für Spider Web Ribbon FTTx-Netze

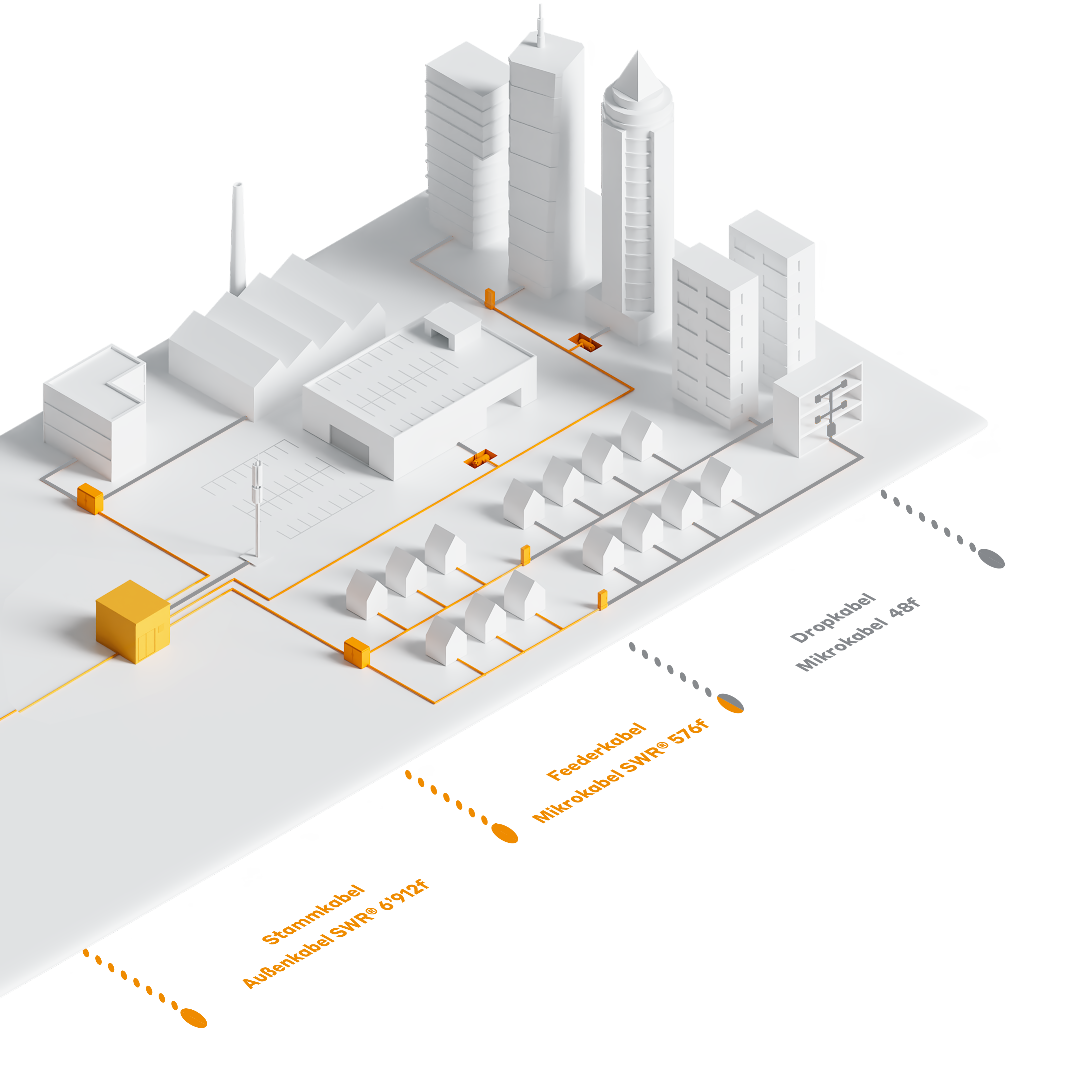

Spider Web Ribbon SWR® Glasfaserkabel werden durchgängig zwischen Technikzentralen bis zum Multifunktionsgehäuse MFG, Netzverteiler NVt beziehungsweise bis zur Spleißmuffe verlegt. An den jeweiligen Spleißstellen werden die Kabel als 12er-Ribbonbündel (Ribbongruppen) miteinander verspleißt, sodass die durchgehende Bündelstruktur entlang der Strecke erhalten bleibt.

Erst in der Muffe – alternativ im Hausanschluss – erfolgt anschließend das Aufspleißen der Ribbonfasern auf Einzelfasern (Single Fiber), um die weitere Verteilung bzw. den Anschluss auf Single-Fiber-Ebene zu ermöglichen.

Spider Web Ribbon SWR End-to-End Lösungen Whiteworld
  • Ribbon-Ready Lösungen von Connect Com

    Die bewährten Systemracks CARMA® ODF, Spleißmuffen ONE® und LWL-Patchpanels SLITE® sind optimal für Spider Web Ribbon SWR® Glasfaserkabel vorbereitet. Damit lassen sich hochfaserige SWR® Kabel präzise und effizient absetzen – für maximale Performance und einfache Handhabung bei Datacenter Anbindungen, PoP- und WAN-Verbindungen.

    Icon Ribbon-Ready

Technikzentralen über Außenkabel SWR® verbinden

Ribbon-Ready Komponenten für Technikzentralen
bis 3'024 Ribbon Fasern

Ribbon-Ready Komponenten für Technikzentralen
ab 3'024 bis 6'912 Ribbon Fasern

Technikzentrale mit MFG, NVt oder Spleißmuffe über Außenkabel SWR® verbinden

Ribbon-Ready Komponenten für
MFG, NVt und Spleißmuffe

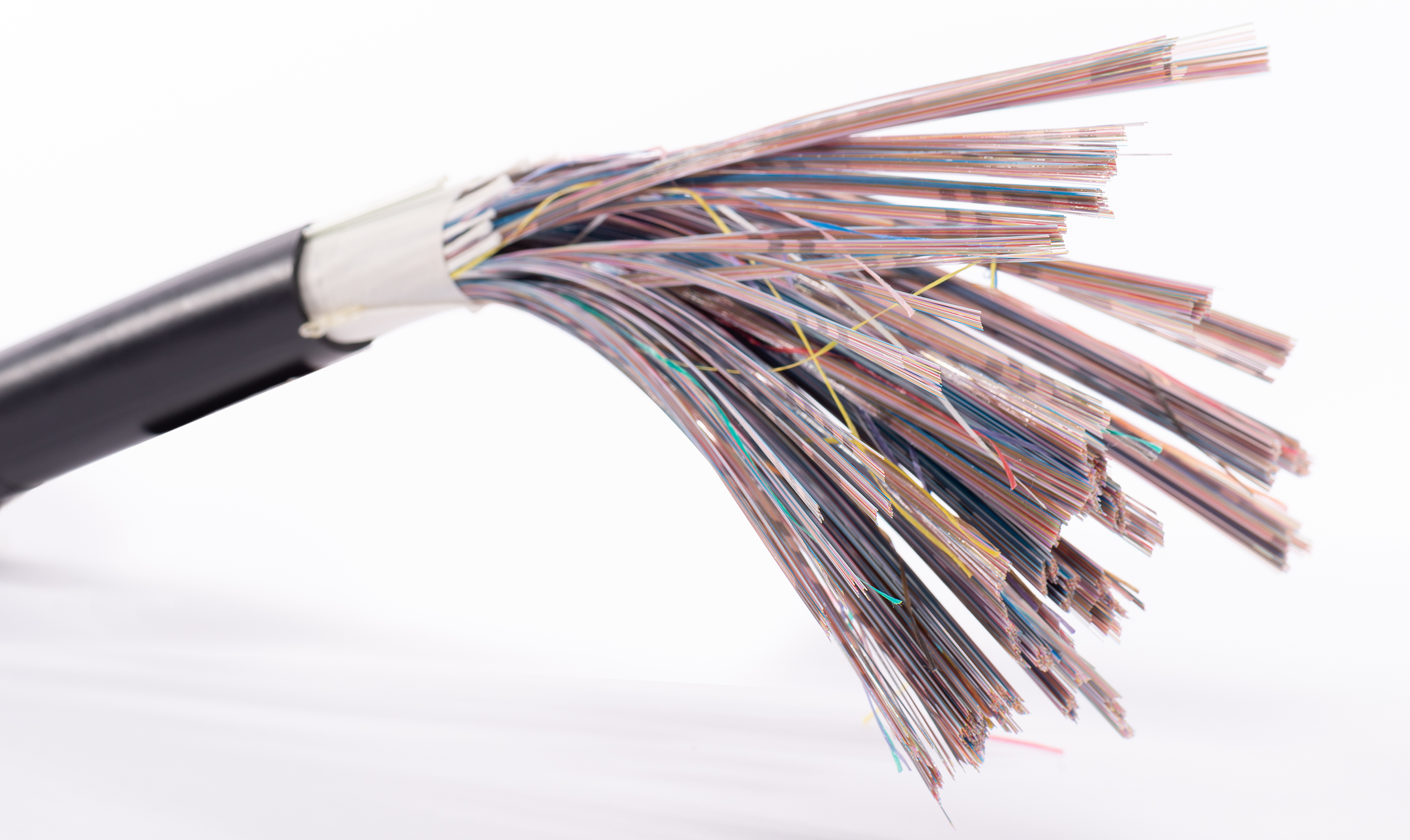

Spider_Web_Ribbon_Glasfaserkabel
  • Was ist Spider Web Ribbon SWR® und worin liegt der Unterschied zu klassischen Kabeln?

    Spider Web Ribbon SWR® ist eine Glasfasertechnologie, bei der mehrere Fasern in flexiblen Faserbändern (Ribbons) organisiert sind. Im Gegensatz zu klassischen Bündeladerkabeln lassen sich diese Fasern sowohl als Band als auch einzeln verarbeiten.
    Für Netzbetreiber bedeutet das: höhere Faserdichten bei kompakter Bauweise sowie mehr Flexibilität bei Installation, Spleißen und späteren Erweiterungen.

  • Warum lohnt sich der Einsatz von SWR® Kabeln für Netzbetreiber?

    SWR® Kabel ermöglichen eine deutlich effizientere Nutzung bestehender Infrastruktur. Durch die hohe Faserdichte können vorhandene Rohrsysteme besser ausgelastet werden, wodurch zusätzlicher Tiefbau häufig vermieden wird.
    Gleichzeitig reduziert das parallele Spleißen der Ribbonfasern den Zeitaufwand bei der Installation erheblich – insbesondere bei großen Projekten mit hoher Faseranzahl. Das führt zu kürzeren Bauzeiten und geringeren Gesamtkosten (TCO).

  • Wann ist der Einsatz von SWR® Kabeln besonders sinnvoll?

    Der Einsatz von SWR® Kabeln ist vor allem bei Projekten mit hoher Faserkapazität und langen Strecken wirtschaftlich sinnvoll – beispielsweise im Backbone-Ausbau, bei der Anbindung von PoP-Standorten oder in FTTx-Netzen.
    Auch bei begrenztem Platz in bestehenden Trassen oder bei Nachverdichtungen bietet die kompakte Bauweise entscheidende Vorteile, da zusätzliche Kapazitäten ohne umfangreiche Baumaßnahmen realisiert werden können.
