Smarte Technik für den Glasfaserabschluss

ARCA S Glasfaser APL/HÜP

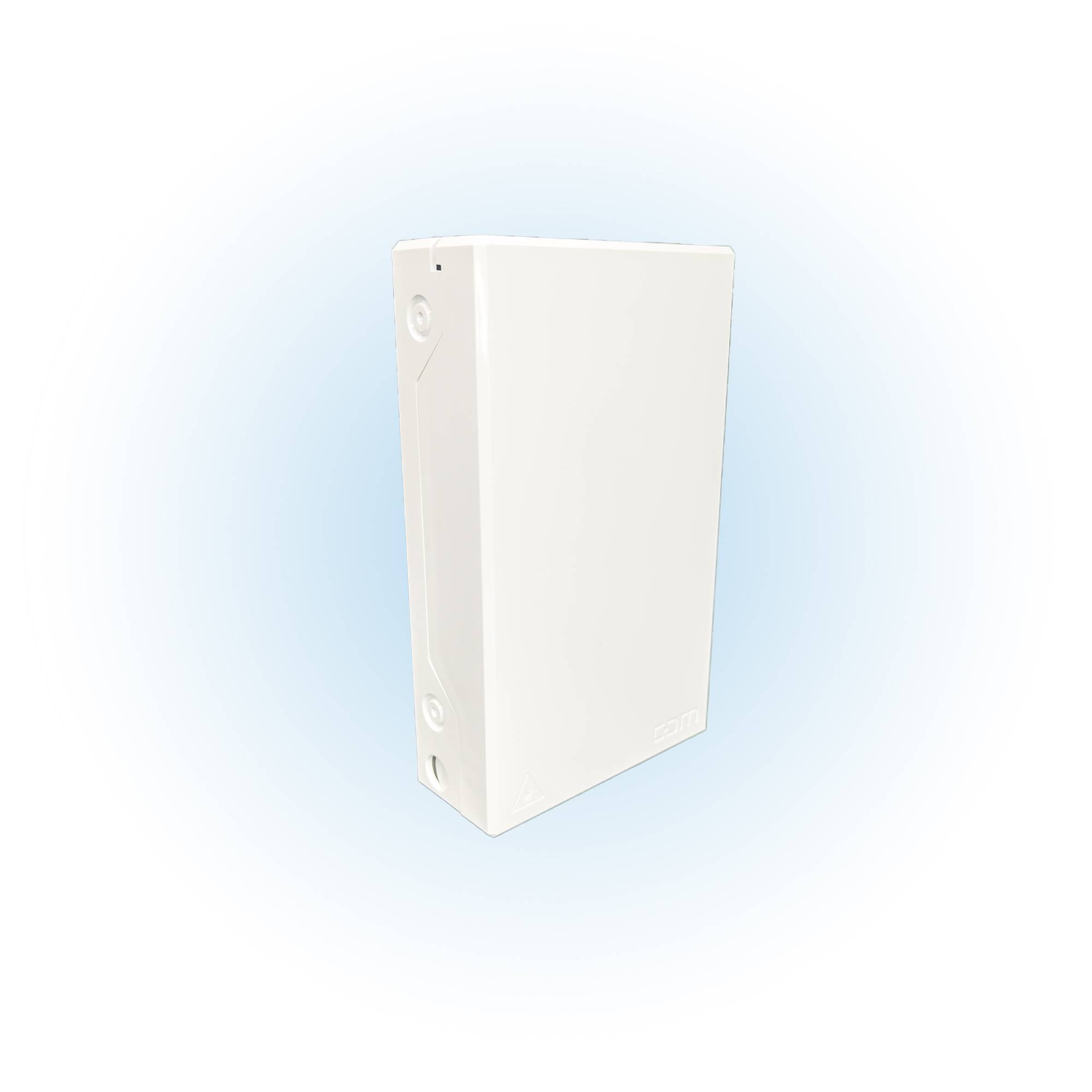

CCM ARCA S Spleißpatchgehäuse als APL/HÜP



Das Spleißpatchgehäuse ARCA S ist die ideale Lösung für den Netzabschluss innerhalb von Gebäuden. Das kompakte Aufputzgehäuse mit geringen Abmessungen wird als APL/HüP an der Schnittstelle von NE 3 zur NE 4 eingesetzt. Sämtliche Dichtungen für Patchkabel, Kabel bzw. Mikrorohre unterschiedlicher Durchmesser sind bereits enthalten und ermöglichen eine schnelle und einfache Montage.

Auf Kundenwunsch anpassbar

Die variable Kabeleinführung sowie eine individuelle Bedruckung per UV-Druck ermöglichen eine kundenspezifische Anpassung des Gehäuses. Das kompakte Kunststoffgehäuse kommt dort zum Einsatz, wo Glasfaserverbindungen sicher und schnell abgeschlossen oder gespleisst werden müssen.

Vorteile und Features

Sicher patchen
Ohne Zugriff ins Gehäuseinnere

easyPATCH

Mit easyPATCH bietet die ARCA S eine optional erhältliche Lösung für besonders komfortables und sicheres Patchen. Die außenliegenden Kupplungen ermöglichen den direkten Zugriff
auf die Patchverbindungen – ganz ohne Öffnen des Gehäuses. So bleibt der Innenbereich geschützt und unbefugter Zugriff wird verhindert.

Zwei Varianten für maximale Flexibilität

  • 2 außenliegende Kupplungen mit Staub- und Laserschutz + 6 interne Kupplungen nutzbar
  • 4 außenliegende Kupplungen mit Staubschutz, ohne interne Nutzung der Kupplungen

Hinweis: Bei Nutzung von easyPATCH entfällt die Schutzart IP54.

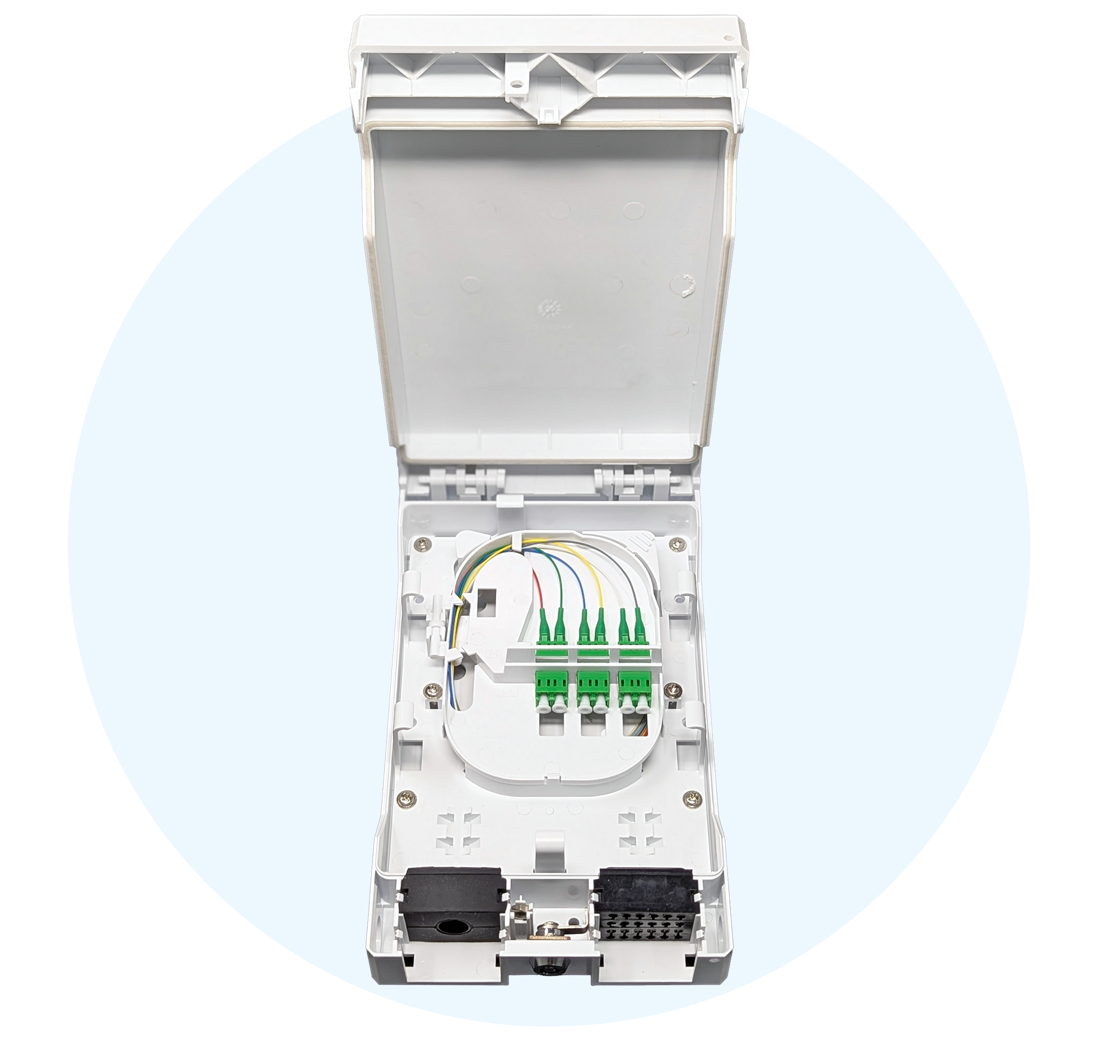

ARCA S APL mit easyPATCH

ARCA S mit oder ohne easyPATCH

Beim Patchen haben Sie die Wahl:

✅ Klassisches ARCA S Gehäuse: Patchen im Gehäuseinneren – die bewährte Standardlösung.

✅ ARCA S mit easyPATCH Element: Patchen direkt von außen – ohne das Gehäuse zu öffnen. Das spart Zeit bei Wartung und Erweiterung, besonders bei häufigen Änderungen im Netz. Das easyPATCH-Element ermöglicht dabei die Kombination aus internem Spleißen und externem Patchen: Bis zu zwölf Fasern bleiben geschützt im Netzbetreiberbereich, zusätzlich können bis zu vier Fasern von außen gepatcht werden.

In diesem Video zeigen wir dir den direkten Vergleich beider Varianten und worauf es bei der Wahl der richtigen Lösung für ihr Projekt ankommt.

Technische Daten Spleißpatchgehäuse ARCA XS

  •

    Material

    ABS+PC 94 V-0

    Farbe

    signalweiß RAL 9003

    Schutzklasse

    IP54 nur bei innenliegender Kupplung

    Temperatur

    -40° bis + 85° C

    Abmessungen

    H 219 x B 131 x T 52 mm

    Einführung für Kabel & Mikrorohre

    1x 7-14 mm / 24x 0-3 mm / 12x 5 mm / 4x 7 mm

    Spleißschutz

    1x Spleißschutzhalter für 12 Spleiße Crimp enthalten
    (optional zweiter Spleißschutzhalter für ingesamt 24 Spleiße)

Produkte im Webshop

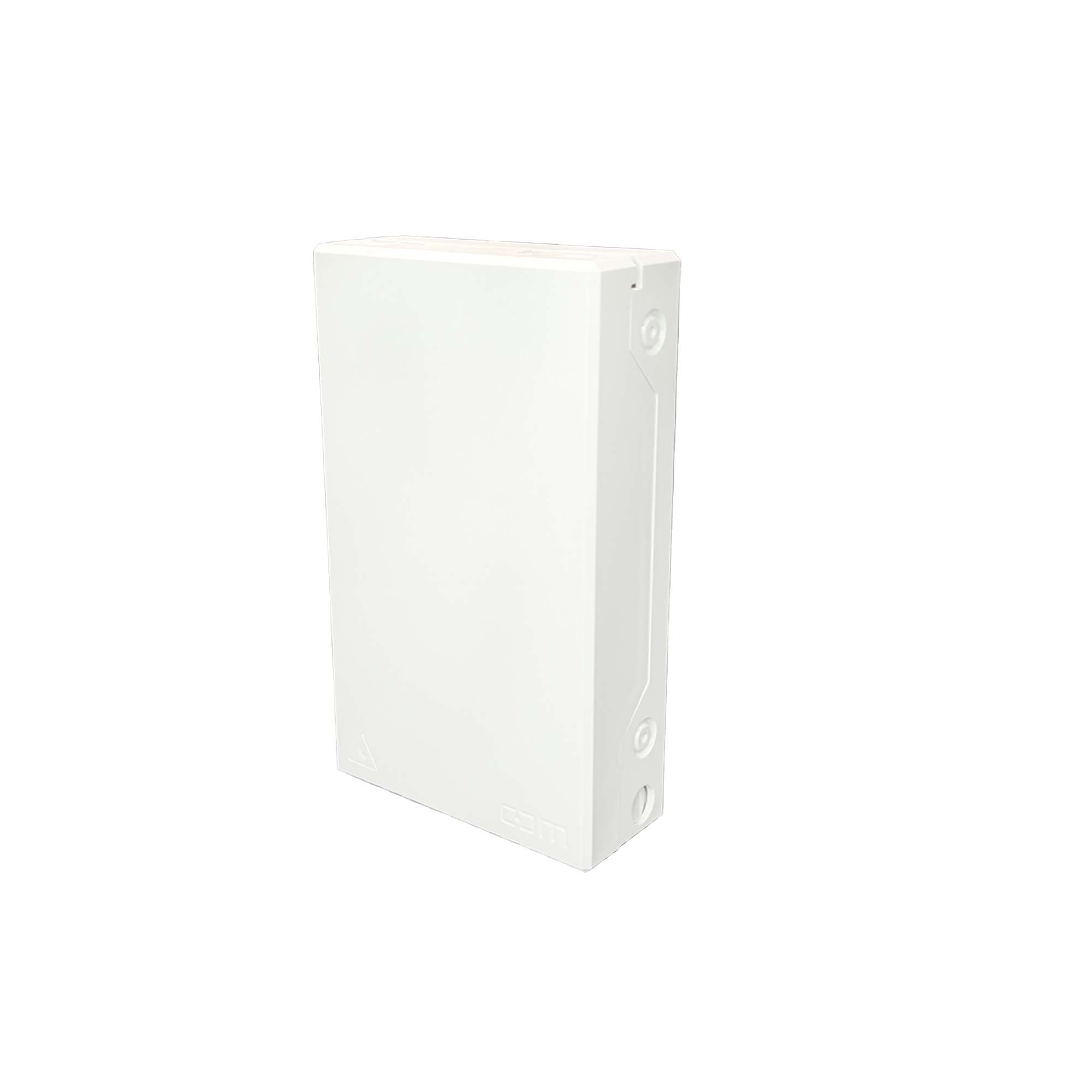

Gehäuse ARCA S CCM ARCA S Spleisspatchgehäuse leer

Ausklappbarer Tray mit Faserführung
vorbereitet zur Aufnahme von bis zu 6x LC/d
Kupplungen
max. 24 Spleisse (2x12 Crimp Halter)
1x Spleissschutzhalter 12xCrimp enthalten
1x Spleissschutzhalter 12xCrimp optional
2x Aufnahme von WGT Außendurchmesser bis 19mm
2x Zentralelementabfangung
Dichtungseinsätze für Kabel und Rohre:
1x 7-14mm Werksseitig montiert.
24x 0-3mm Werksseitig montiert.
12x 5mm beigelegt.
4x 7mm beigelegt.
abnehmbarer, plombierbarer Deckel mit
Dokumententasche inkl.
Kennzeichnung: Warnung vor Laserstrahl
Schloss mit Schlüssel werkseitig montiert
Gehäuse zusätzlich mit Spezialschraube
verschließbar
Inkl. Zubehör
-1x Schrauben und Dübel -Set
-4x Kabelbinder
-2x Schlüssel
Größe (BxHxT): 131x219x52mm
Farbe: Signalweiß RAL 9003
Temperatur: -40° bis +85°
Material: ABS+PC
Brandschutzklasse: UL94 V0
IP-Schutz: 54

Artikel-Nr: 954829
Gehäuse ARCA S CCM ARCA S Spleisspatchgehäuse 6F

Ausklappbarer Tray mit Faserführung
spleissfertig bestückt mit 3x LCAPC/d Kupplung
und 6x LCAPC G657.A1 Pigtail DIN Code
max. 24 Spleisse (2x12 Crimp Halter)
1x Spleissschutzhalter 12xCrimp enthalten
1x Spleissschutzhalter 12xCrimp optional
2x Aufnahme von WGT Außendurchmesser bis 19mm
2x Zentralelementabfangung
Dichtungseinsätze für Kabel und Rohre:
1x 7-14mm Werksseitig montiert.
24x 0-3mm Werksseitig montiert.
12x 5mm beigelegt.
4x 7mm beigelegt.
abnehmbarer, plombierbarer Deckel mit
Dokumententasche inkl.
Kennzeichnung: Warnung vor Laserstrahl
Schloss mit Schlüssel werkseitig montiert
Gehäuse mit Spezialschraube
verschließbar
Inkl. Zubehör
-1x Schrauben und Dübel -Set
-4x Kabelbinder
-2x Schlüssel
Größe (BxHxT): 131x219x52mm
Farbe: Signalweiß RAL 9003
Temperatur: -40° bis +85°
Material: ABS+PC
Brandschutzklasse: UL94 V0
IP-Schutz: 54

Artikel-Nr: 954830
Gehäuse ARCA S CCM ARCA S Spleisspatchgehäuse 12F

Ausklappbarer Tray mit Faserführung
spleissfertig bestückt mit 6x LCAPC/d Kupplung
und 12x LCAPC G657.A1 Pigtail DIN Code
max. 24 Spleisse (2x12 Crimp Halter)
1x Spleissschutzhalter 12xCrimp enthalten
1x Spleissschutzhalter 12xCrimp optional
2x Aufnahme von WGT Außendurchmesser bis 19mm
2x Zentralelementabfangung
Dichtungseinsätze für Kabel und Rohre:
1x 7-14mm Werksseitig montiert.
24x 0-3mm Werksseitig montiert.
12x 5mm beigelegt.
4x 7mm beigelegt.
abnehmbarer, plombierbarer Deckel mit
Dokumententasche inkl.
Kennzeichnung: Warnung vor Laserstrahl
Schloss mit Schlüssel werkseitig montiert
Gehäuse mit Spezialschraube
verschließbar
Inkl. Zubehör
-1x Schrauben und Dübel -Set
-4x Kabelbinder
-2x Schlüssel
Größe(BxHxT): 131x219x52mm
Farbe: Signalweiß RAL 9003
Temperatur: -40° bis +85°
Material: ABS+PC
Brandschutzklasse: UL94 V0
IP-Schutz: 54

Artikel-Nr: 954831
Gehäuse ARCA S CCM ARCA S Spleisspatchgehäuse easyPATCH

Kupplungswinkel für 2x außenliegende Kupplungen
spleissfertig bestückt mit 2x LCAPC/d Kupplung
und 4x LCAPC G657.A1 Pigtail RD/GN
Ausklappbarer Tray mit Faserführung
vorbereitet zur Aufnahme von bis zu 6x LC/d
Kupplungen
max. 24 Spleisse (2x12 Crimp Halter)
1x Spleissschutzhalter 12xCrimp enthalten
1x Spleissschutzhalter 12xCrimp optional
2x Aufnahme von WGT Außendurchmesser bis 19mm
2x Zentralelementabfangung
Dichtungseinsätze für Kabel und Rohre:
1x 7-14mm Werksseitig montiert.
24x 0-3mm Werksseitig montiert.
12x 5mm beigelegt.
4x 7mm beigelegt.
abnehmbarer, plombierbarer Deckel mit
Dokumententasche inkl.
Kennzeichnung: Warnung vor Laserstrahl
Schloss mit Schlüssel werkseitig montiert
Gehäuse zusätzlich mit Spezialschraube
verschließbar
Inkl. Zubehör
-1x Schrauben und Dübel -Set
-4x Kabelbinder
-2x Schlüssel
Größe (BxHxT): 131x219x52mm
Farbe: Signalweiß RAL 9003
Temperatur: -40° bis +85°
Material: ABS+PC
Brandschutzklasse: UL94 V0

Artikel-Nr: 955103

Auswahlhilfe: Welche ARCA für welchen Einsatzzweck?

Variante

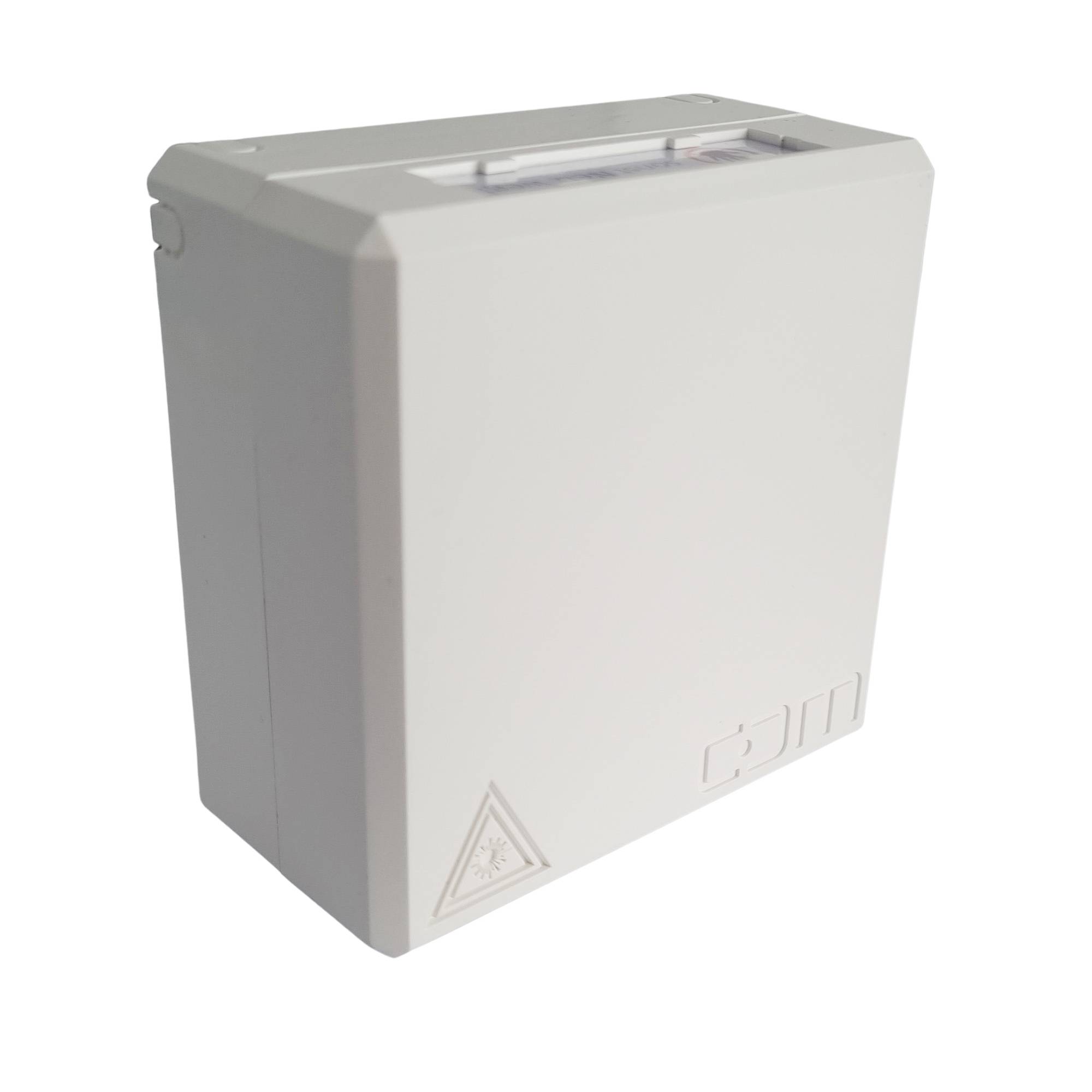

ARCA XS

ARCA XS Slim Fanout

ARCA S

ARCA M

Funktion

Gf-TA Dose
(Teilnehmeranschluss)

Gf-TA Dose
(Teilnehmeranschluss)

APL/HüP/Gf-GV
(Spleißpatchgehäuse)

APL/HüP/Gf-GV
(Spleißpatchgehäuse)

Typischer Einsatzbereich

Wohnung, Arbeitsplatz

NE4-Installation mit wenig Platz und kurzer Montagezeit

Ein- und kleinere Mehrfamilienhäuser

Größere Gebäude mit vielen Teilnehmern

Kapazität

bis 4 LCAPC Duplex-Kupplungen

1–4 LCAPC Duplex-Kupplungen (2–8 Fasern)

bis 6 LC Duplex- oder SC-Kupplungen, max. 24 Spleiße

bis 24 LC Duplex-Kupplungen, 144 Spleiße

Abmessungen
(H x B x T)

80 x 80 x 38 mm

80 x 80 x 26 mm

219 x 131 x 52 mm

377 x 246 x 95 mm

Spleißen vor Ort

ja

kein Spleißen in der Wohnung (Fanout mit Indoorkabel) oder Connect´n´Go Ferullenkabel (ganz ohne Spleißen)

ja (auch spleißfertig bestückt als 6F/12F)

ja (auch spleißfertig bestückt als 24F/48F)

Montageoptionen

Aufputz, Unterputzdose, Hutschiene TH 35 (Zubehör)

Aufputz, Unterputzdose, Hutschiene TH 35 (Zubehör)

Aufputz, 3-Punkt-Wandmontage

Aufputz, Wandmontage

Besondere Vorteile

Schwenkbares Tray, Gas-Wasser-Block intern möglich

Dreiteiliger Aufbau (Rahmen, Tray, Deckel), Kupplungen bleiben frei von Bohrstaub

Optional easyPATCH (Patchen von außen), anreihbar

Höchste Kapazität, CARO Kassettensystem, anreihbar

Schutzklasse

 -

 -

IP54 (entfällt bei easyPATCH)

IP54, IK08

Sicherung

Spezialschraube, plombierbar

Spezialschraube, plombierbar

Schloss, Spezialschraube, plombierbar

Schloss, Spezialschraube, plombierbar

Individuelle Bedruckung

ja

ja

ja

ja
