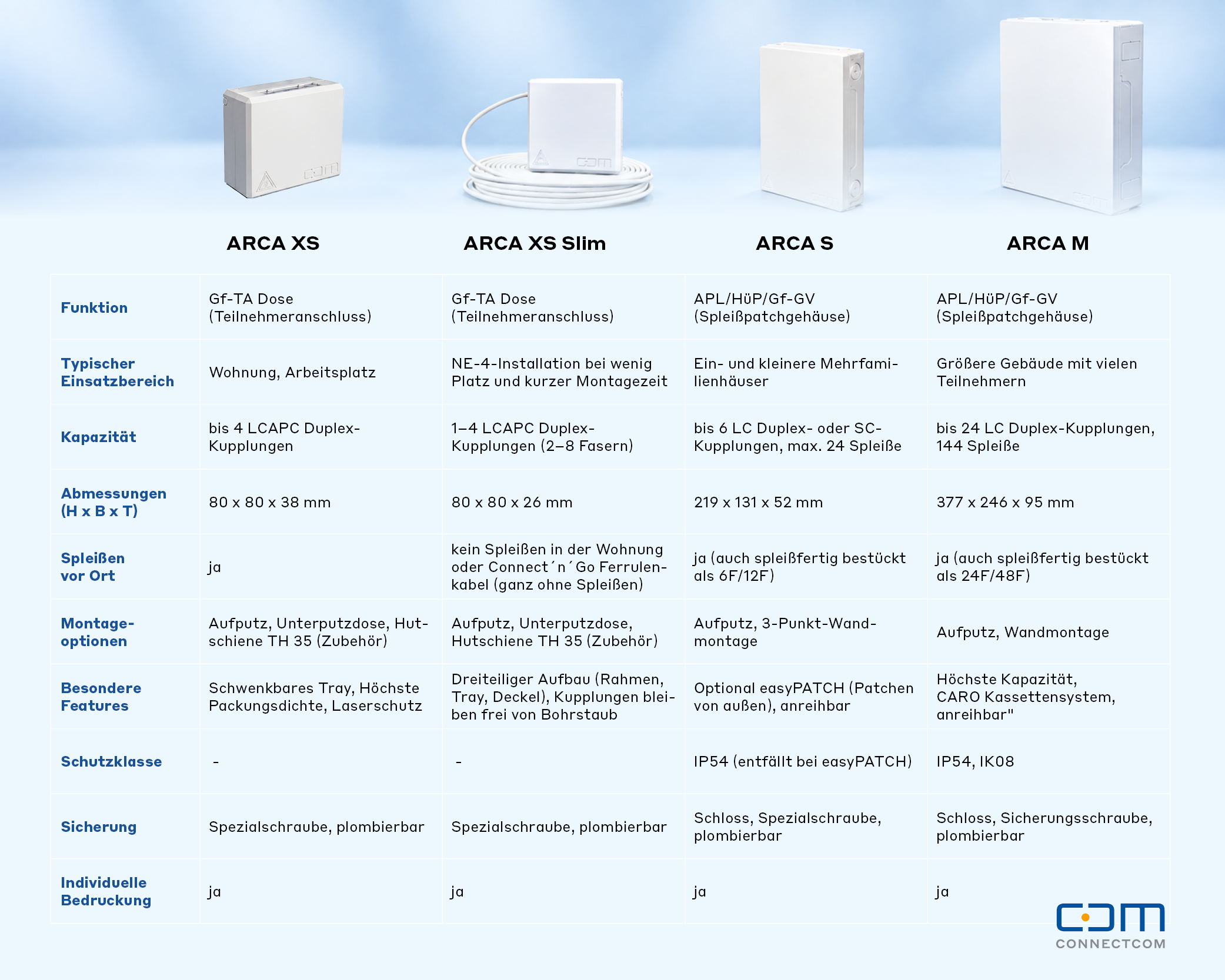

CCM ARCA Gehäusefamilie

Die ARCA XS ist die Standarddose für den Glasfaseranschluss innerhalb der Wohneinheit. Sie nimmt bis zu 4 LCAPC Duplex-Kupplungen auf und misst 80 x 80 x 38 mm. Sie eignet sich auch als kompakter Hausübergabepunkt, etwa im Einfamilienhaus.

Einsatzbereich: Wohnung, Arbeitsplatz oder kleiner Hausübergabepunkt, wenn vor Ort gespleißt wird

Vorteile:

• Montage auf der Wand, auf Unterputzdosen oder per Zubehör-Klammer auf der Hutschiene TH 35
• Mikrorohre (Ø 5–10 mm) und LWL-Kabel (Ø 2,5–10 mm) sind einführbar
• Das Tray ist schwenkbar, die Spleißschutze lassen sich leicht einlegen
• Ein Kompakt-Gas-Wasser-Block lässt sich intern aufnehmen

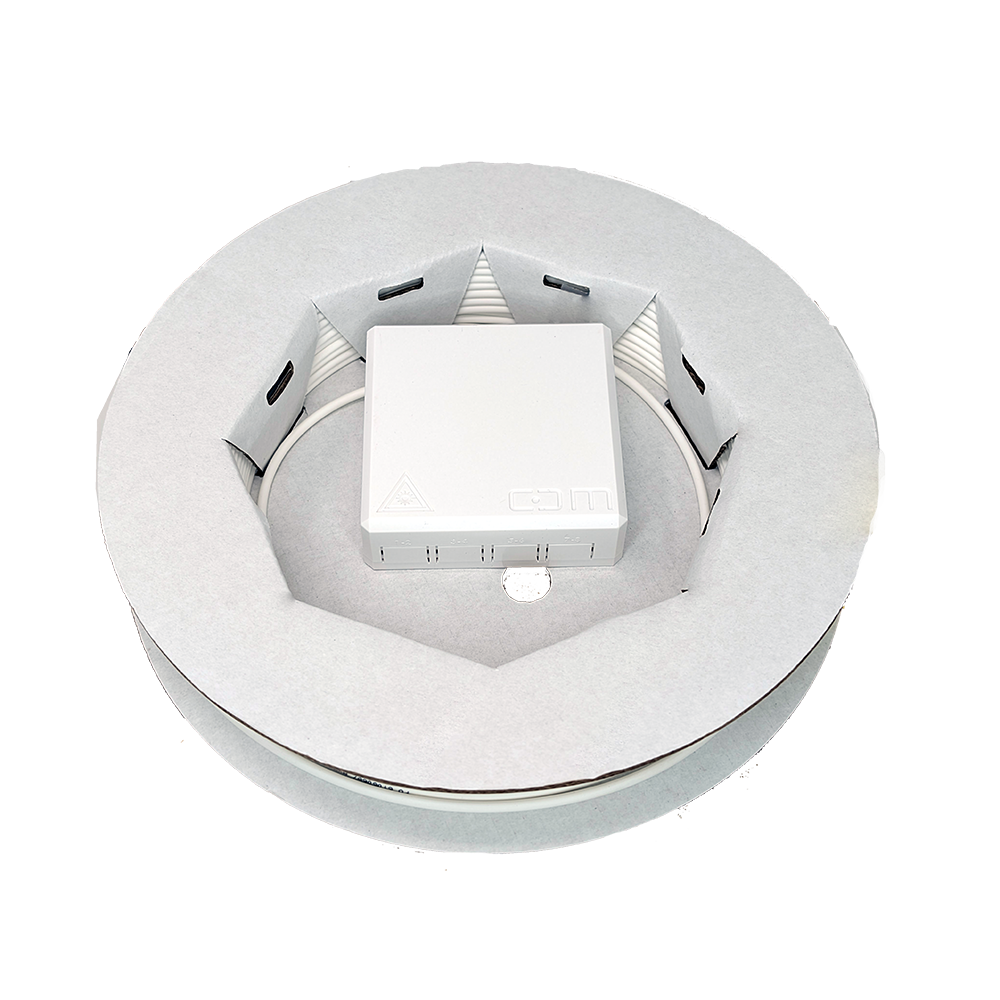

Die ARCA XS Slim ist mit nur 26 mm besonders flach und ist ausschließlich als Fanout-Variante mit vorkonfektioniertem LWL-Kabel erhältlich. Das Spleißen in der Wohnung entfällt. Sie ist auch als komplette Plug & Play Variante – also ganz ohne Spleißen, mit dem Connect´n´Go Ferrulenkabel erhältlich.

Einsatzbereich: NE-4-Installationen mit wenig Platz und dem Ziel, Montagezeit zu sparen

Vorteile:

• Der dreiteilige Aufbau trennt die Arbeiten: Der Kunde montiert den Rahmen, der Netzbetreiber setzt das vormontierte Tray mit Kupplungen auf und schließt den Deckel.
• Kupplungen und Kabel bleiben frei von Bohrstaub.
• Das Kabel ist in verschiedenen Längen lieferbar und einblasfähig.

Die ARCA S ist das Spleißpatchgehäuse für den Netzabschluss im Gebäude. Mit 219 x 131 x 52 mm bietet sie Platz für bis zu 6 LC Duplex- oder SC-Kupplungen und maximal 24 Spleiße.

Einsatzbereich: APL/HÜP in Ein- und kleineren Mehrfamilienhäusern

Vorteile:

• Alle Dichtungen für Kabel, Patchkabel und Mikrorohre sind enthalten.
• Das Gehäuse lässt sich anreihen.
• Optional gibt es easyPATCH: Außenliegende Kupplungen ermöglichen das Patchen, ohne das Gehäuse zu öffnen. Die Spleiße bleiben im geschützten Netzbetreiberbereich.
• Es ist leer oder spleißfertig bestückt (6F/12F) erhältlich.

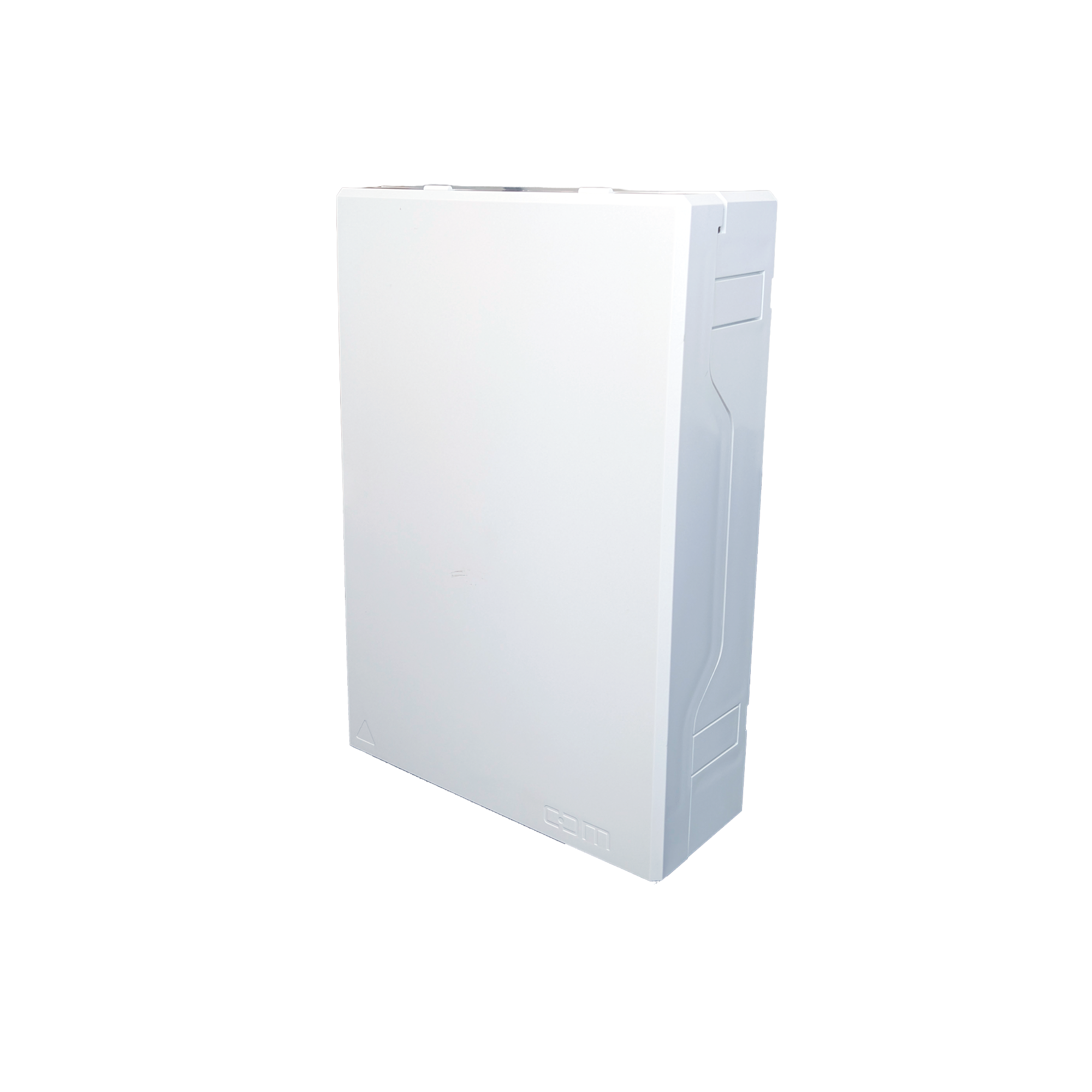

Die ARCA M ist für größere Gebäude mit mehreren Wohneinheiten ausgelegt. Das Gehäuse (377 x 246 x 95 mm) nimmt bis zu 24 LC Duplex-Kupplungen und 144 Spleiße auf, organisiert im bewährten CCM CARO Kassettensystem.

Einsatzbereich: APL/HÜP in größeren Gebäudestrukturen mit vielen Anschlüssen

Vorteile:

• Sie bietet die höchste Kapazität der ARCA Gehäusefamilie bei kompakter Bauform.
• Das Gehäuse ist IP54-geschützt und anreihbar, und die Kabel lassen sich von oben einführen.
• Es gibt leere sowie spleißfertig bestückte Varianten mit 24F oder 48F.
