Hohe Kapazität auf kleinem Raum.

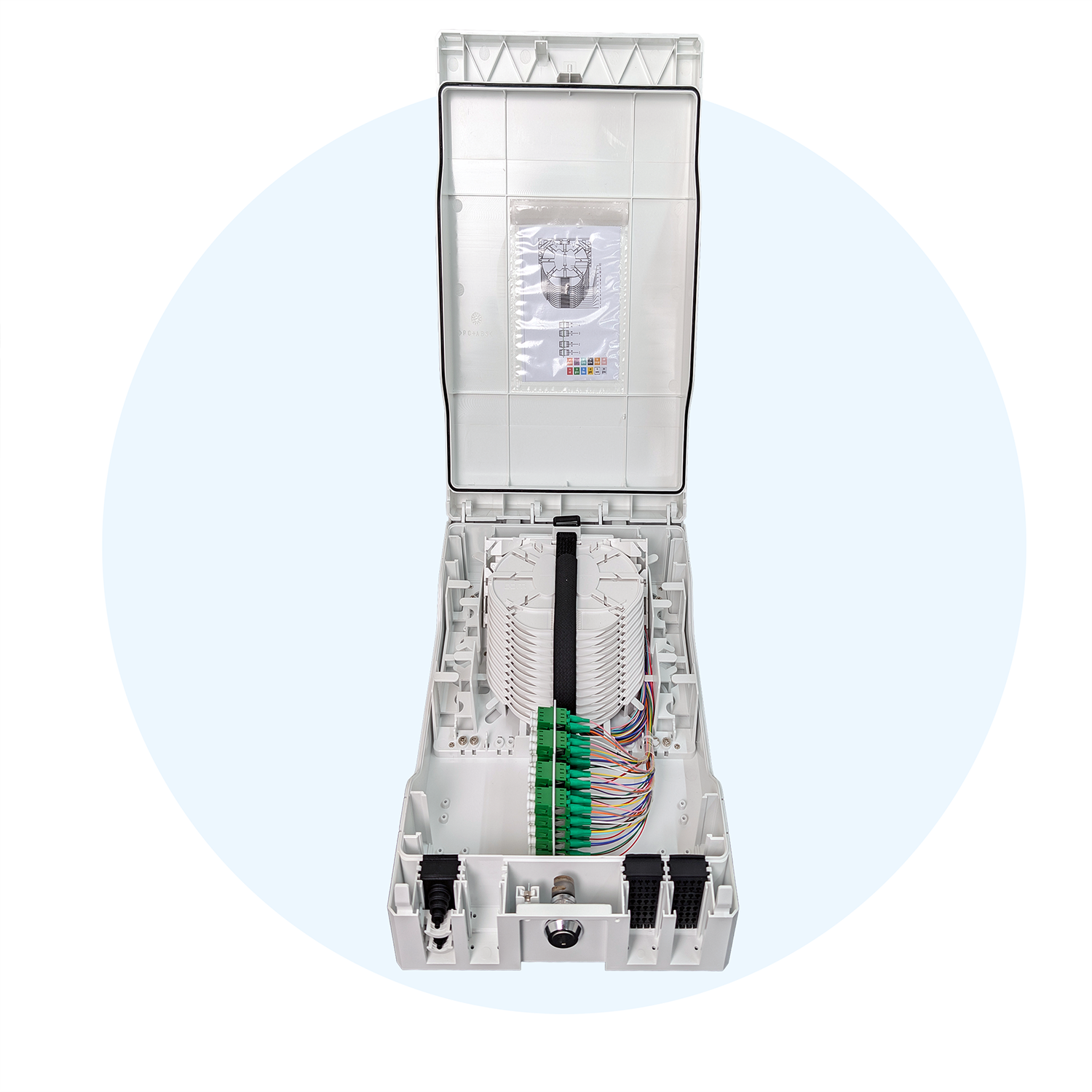

ARCA M Glasfaser APL/HÜP

CCM ARCA M Spleißpatchgehäuse als APL/HÜP



Das Spleißpatchgehäuse ARCA M ist die ideale Lösung für den Netzabschluss innerhalb von Gebäuden mit mehreren Teilnehmern. Das Aufputzgehäuse wird an der Schnittstelle von NE 3 zur NE 4 eingesetzt. Sämtliche Dichtungen für Patchkabel, Kabel bzw. Mikrorohre unterschiedlicher Durchmesser sind bereits enthalten und ermöglichen eine schnelle und einfache Montage. Mit einer Spleißkapazität von bis zu 144 Fasern und einer Aufnahme von bis zu 24 Kupplungen ist das Gehäuse auch für größere Gebäudestrukturen geeignet.

Vorteile und Features

  • Kompakter Aufbau
    • Kompaktes, formschönes Aufputzgehäuse
    • Geringe Abmessungen: H 377 x B 246 x T 95 mm
  • Maximale Kapazität
    • für max. 24 LC Duplex-Kupplungen
    • 144 Spleiße
  • Optimiert für einfache und schnelle Montage
    • CCM CARO Kassetten System (Spleißkassetten/Splitterkassetten)
    • Viele Dichtungen für Patchkabel/Kabel/Mikrorohre unterschiedlicher Durchmesser enthalten
    • Biegeradien-optimierte Faserführung
    • Deckel abnehmbar
    • Anreihbar
    • Plombierbar
    • Einfache Wandmontage
    • Inkl. Schloss, Verschlussschraube, Montagematerial

Technische Daten Spleißpatchgehäuse ARCA M

  •

    Material

    ABS+PC 94 V-0

    Farbe

    signalweiß RAL 9003

    Schutzklasse

    IP 54

    Stoßfestigkeit

    IK08

    Temperatur

    -40° bis + 85° C

    Abmessungen

    H 377 x B 246 x T 95 mm

    Gewicht

    2,0 kg

Produkte im Webshop

Gehäuse ARCA M CCM ARCA M Spleisspatchgehäuse leer

APL/ HÜP als Spleiss-/ Spleisspatchgehäuse zur
Aufnahme von bis zu 12x CCM CARO Spleisskassetten
mit Sockel
- bis zu 144 Spleissungen (12x 12 Crimp-/
Schrumpf)
- vorbereitet zur Aufnahme von bis zu 24x LC/d
Kupplung
Material: ABS+PC 94 V-0
Farbe: signalweiß RAL 9003
Brandklasse: UL94 V0
Temperatur: -40° bis +85°C
Schutzklasse: IP54
Abmessungen: H 377 x B 246 x T 95 mm
Gewicht: 2,03 kg
Deckel abnehmbar, plombierbar und zusätzlich mit
Sicherungsschraube verschliessbar
Kennzeichnung: Warnung vor Laserstrahl
Gehäuse ist für seitliche Anreihbarkeit
vorbereitet
Kabeleinführung von oben möglich
Inklusive folgendem Zubehör:
- Dokumententasche im Deckel.
- Schloss mit Schlüssel werkseitig montiert
- Schrauben- und Dübelset
- Kabelbinder
- Dichtungen für Patchkabel/Kabel/Mikrorohre
16x4 für Durchmesser 0-3 mm
2x für Durchmesser 7-14 mm

Artikel-Nr: 955346
Gehäuse ARCA M CCM ARCA M Spleisspatchgehäuse 24F

APL/ HÜP als Spleiss-/ Spleisspatchgehäuse zur
Aufnahme von bis zu 12x CCM CARO Spleisskassetten.
- bis zu 144 Spleissungen (12x 12 Crimp-/
Schrumpf)
vorbereitet mit 6x CCM Caro Spleisskassetten
spleissfertig bestückt mit 12x LCAPC/d Kupplung
und 24x LCAPC G657.A1 Pigtail DIN Code
- vorbereitet zur Aufnahme von bis zu 24x LC/d
Kupplung
Material: ABS+PC 94 V-0
Farbe: signalweiß RAL 9003
Brandklasse: UL94 V0
Temperatur: -40° bis +85°C
Schutzklasse: IP54
Abmessungen: H 377 x B 246 x T 95 mm
Gewicht: 2,22 kg
Deckel abnehmbar, plombierbar und zusätzlich mit
Sicherungsschraube verschliessbar
Kennzeichnung: Warnung vor Laserstrahl
Gehäuse ist für seitliche Anreihbarkeit
vorbereitet
Kabeleinführung von oben möglich
Inklusive folgendem Zubehör:
- Dokumententasche im Deckel.
- Schloss mit Schlüssel werkseitig montiert
- Schrauben- und Dübelset
- Kabelbinder
- Dichtungen für Patchkabel/Kabel/Mikrorohre
16x4 für Durchmesser 0-3 mm
2x für Durchmesser 7-14 mm

Artikel-Nr: 955347
Gehäuse ARCA M CCM ARCA M Spleisspatchgehäuse 48F

APL/ HÜP als Spleiss-/ Spleisspatchgehäuse
vorbereitet mit 12x CCM CARO Spleisskassetten
- bis zu 144 Spleissungen (12x 12 Crimp-/
Schrumpf)
spleissfertig bestückt mit 24x LCAPC/d Kupplung
und 48x LCAPC G657.A1 Pigtail DIN Code
Material: ABS+PC 94 V-0
Farbe: signalweiß RAL 9003
Brandklasse: UL94 V0
Temperatur: -40° bis +85°C
Schutzklasse: IP54
Abmessungen: H 377 x B 246 x T 95 mm
Gewicht: 2,42 kg
Deckel abnehmbar, plombierbar und zusätzlich mit
Sicherungsschraube verschliessbar
Kennzeichnung: Warnung vor Laserstrahl
Gehäuse ist für seitliche Anreihbarkeit
vorbereitet
Kabeleinführung von oben möglich
Inklusive folgendem Zubehör:
- Dokumententasche im Deckel.
- Schloss mit Schlüssel werkseitig montiert
- Schrauben- und Dübelset
- Kabelbinder
- Dichtungen für Patchkabel/Kabel/Mikrorohre
16x4 für Durchmesser 0-3 mm
2x für Durchmesser 7-14 mm

Artikel-Nr: 955348

Auswahlhilfe: Welche ARCA für welchen Einsatzzweck?

Variante

ARCA XS

ARCA XS Slim Fanout

ARCA S

ARCA M

Funktion

Gf-TA Dose
(Teilnehmeranschluss)

Gf-TA Dose
(Teilnehmeranschluss)

APL/HüP/Gf-GV
(Spleißpatchgehäuse)

APL/HüP/Gf-GV
(Spleißpatchgehäuse)

Typischer Einsatzbereich

Wohnung, Arbeitsplatz

NE4-Installation mit wenig Platz und kurzer Montagezeit

Ein- und kleinere Mehrfamilienhäuser

Größere Gebäude mit vielen Teilnehmern

Kapazität

bis 4 LCAPC Duplex-Kupplungen

1–4 LCAPC Duplex-Kupplungen (2–8 Fasern)

bis 6 LC Duplex- oder SC-Kupplungen, max. 24 Spleiße

bis 24 LC Duplex-Kupplungen, 144 Spleiße

Abmessungen
(H x B x T)

80 x 80 x 38 mm

80 x 80 x 26 mm

219 x 131 x 52 mm

377 x 246 x 95 mm

Spleißen vor Ort

ja

kein Spleißen in der Wohnung (Fanout mit Indoorkabel) oder Connect´n´Go Ferullenkabel (ganz ohne Spleißen)

ja (auch spleißfertig bestückt als 6F/12F)

ja (auch spleißfertig bestückt als 24F/48F)

Montageoptionen

Aufputz, Unterputzdose, Hutschiene TH 35 (Zubehör)

Aufputz, Unterputzdose, Hutschiene TH 35 (Zubehör)

Aufputz, 3-Punkt-Wandmontage

Aufputz, Wandmontage

Besondere Vorteile

Schwenkbares Tray, Gas-Wasser-Block intern möglich

Dreiteiliger Aufbau (Rahmen, Tray, Deckel), Kupplungen bleiben frei von Bohrstaub

Optional easyPATCH (Patchen von außen), anreihbar

Höchste Kapazität, CARO Kassettensystem, anreihbar

Schutzklasse

 -

 -

IP54 (entfällt bei easyPATCH)

IP54, IK08

Sicherung

Spezialschraube, plombierbar

Spezialschraube, plombierbar

Schloss, Spezialschraube, plombierbar

Schloss, Spezialschraube, plombierbar

Individuelle Bedruckung

ja

ja

ja

ja
