Art-Nr. 953980

Beschreibung

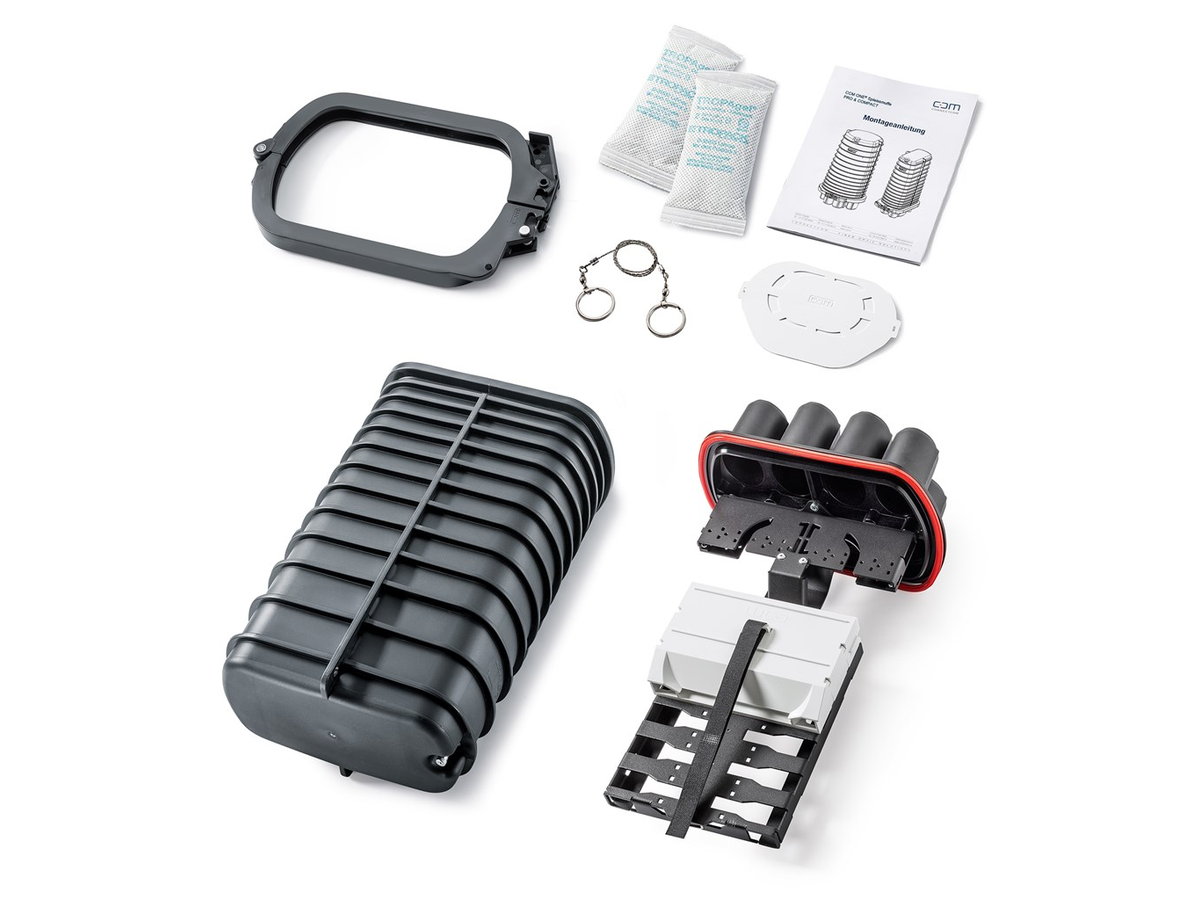

CCM ONE Spleissmuffe COMPACT S (216)
für max. 216 Spleisse (Crimp/Schrumpf) in CARO
System Spleisskassetten
Abmessung: 310x185x452mm
geeignet für die Ablage von ungeschnittenen Bündel
für max. 1 Stk. CCM dynaloX Loop und 6 Stk. CCM
dynaloX oval Kabeleinführungen

Ausschreibungstext

Glasfaser Haubenmuffe oval als Verbindungs-, Abzweig- und Aufteilmuffe zum Spleissen von Glasfaserkabel, oberirdisch, im Erdreich, in Kabelschächten und am Mast für bis zu 216 Spleisse.

Muffensystem geprüft in Anlehnung an EN 50411-2-4, IP68 bei 5m Wassersäule, für Anwendungen von -30°C bis +60°C. Auf Torsion, Zugkräfte und Biegekräfte geprüftes Kabelabfangungssystem. Muffenboden mit sieben Ports für max. 74 Stk. LWL Kabel von 2-20mm, davon ein Loop Port. Passend für dynaloX Kabeleinführungen und/oder Schrumpfset, sowie Rohreinführungsset mit Leerrohren von 7mm bis 10mm. Für die Montage der Muffe sind keine Spezialwerkzeuge erforderlich. Externe Kabelabfangung mit Kabelabfangblech und Kabelschellen, interne Abfangung der Kabelseele und Glasroving. Muffenhaube mit Ventil; Profildichtung zum Abdichten der Haube mit dem Muffenboden austauschbar in der Farbe Rot, Spannring mit Zwangsentriegelungsfunktion zum einfachen Öffnen sowie Entnehmen des Spannringes. Einführung von ungeschnittenen Bündeladern als Loop. Vorbestückt mit CARO Mixer zur Aufnahme der Bündeladern; für bis zu 18 Stk. CARO Einzelfasermanagement Spleisskassetten mit Biegeradienbegrenzung ≥30 mm, für Crimp- oder Schrumpfspleissschutz sowie als CARO Splitterkassetten mit unterschiedlichen Splittverhältnissen. Abmessung: max. B 310 x T 185 x H 452mm

Fabrikat: Connect Com; Typ: CCM ONE Spleissmuffe COMPACT S (216); Art. 953980

Spezifikationen

Merkmale
Höhe 452 mm
Breite 310 mm
Tiefe 185 mm
Kabeldurchmesser 2 - 20 mm
Farbe schwarz
Kabeleinführung
  • 1x Loop
  • 6x oval
Kapazität
  • max. 18 CARO Spleiskassetten Crimp 6x12 bzw. Schrumpf 6x6
  • max. 216 Spleissungen
  • max. 3 CARO Spleissmodulsockel
  • max. 9 CARO Spleisskassetten Schrumpf 6x6
Material Kunststoff
Kompatibilität CARO-Kassettensystem
Schutzart IP 68
