Spleiß-/Patch-Boxen für universelle LWL-Anwendungen

Spleiß- und Patch-Boxen

Spleiß- und Patch-Boxen



Varianten

  • CCM DUO Open Access

    Beschreibung

    Das CCM DUO Open Access Gehäuse ist ein flexibles, zweitüriges Kollokationsgehäuse, welches Kabelzu- und -abgänge auf der Ober- und Unterseite zulässt. Es ermöglicht eine klare Nutzertrennung zwischen NE3 und NE4.

    Eigenschaften

    • Material: Metall, pulverbeschichtet, Farbton RAL 7035 lichtgrau
    • Abmessungen: B 495 x H 306 x T 111 mm
    • Spleißbereiche separat abschließbar
    • direkte Kabelwege, einfache Installation
    • bis zu 96 Fasern patchen zwischen den Netzebenen
    • Je Seite wahlweise max. 216 Fasern/Spleiße oder 48 Patchmöglichkeiten
    • Pro Bereich wahlweise bis zu 3x M32 Einführung für max. 36 Kabel bis 3 mm
    • inkl. Kabelzugentlastung und inkl. Kabel-/ Patchkabelmanagement
    • Kupplungen wahlweise LC, SC

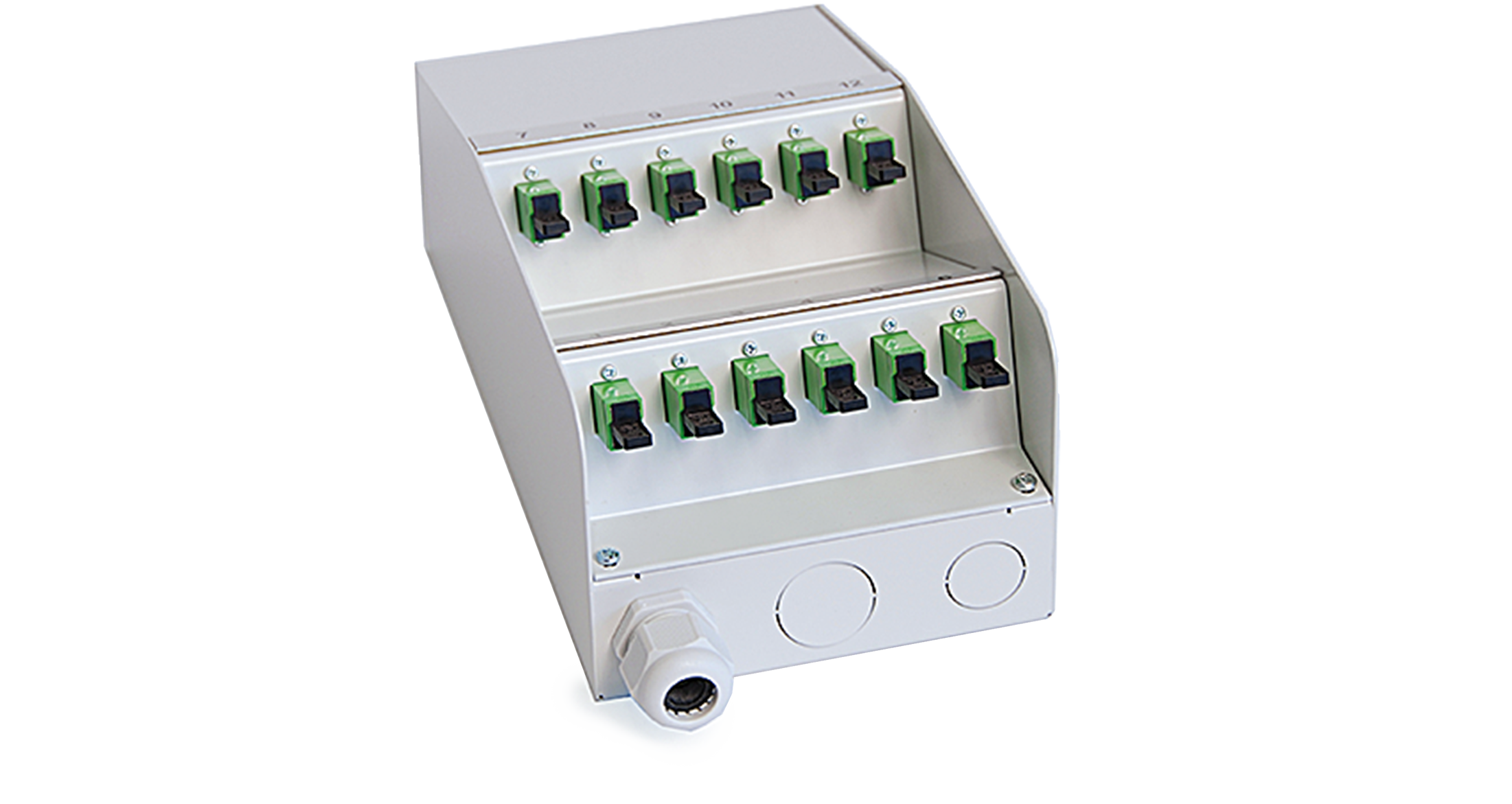

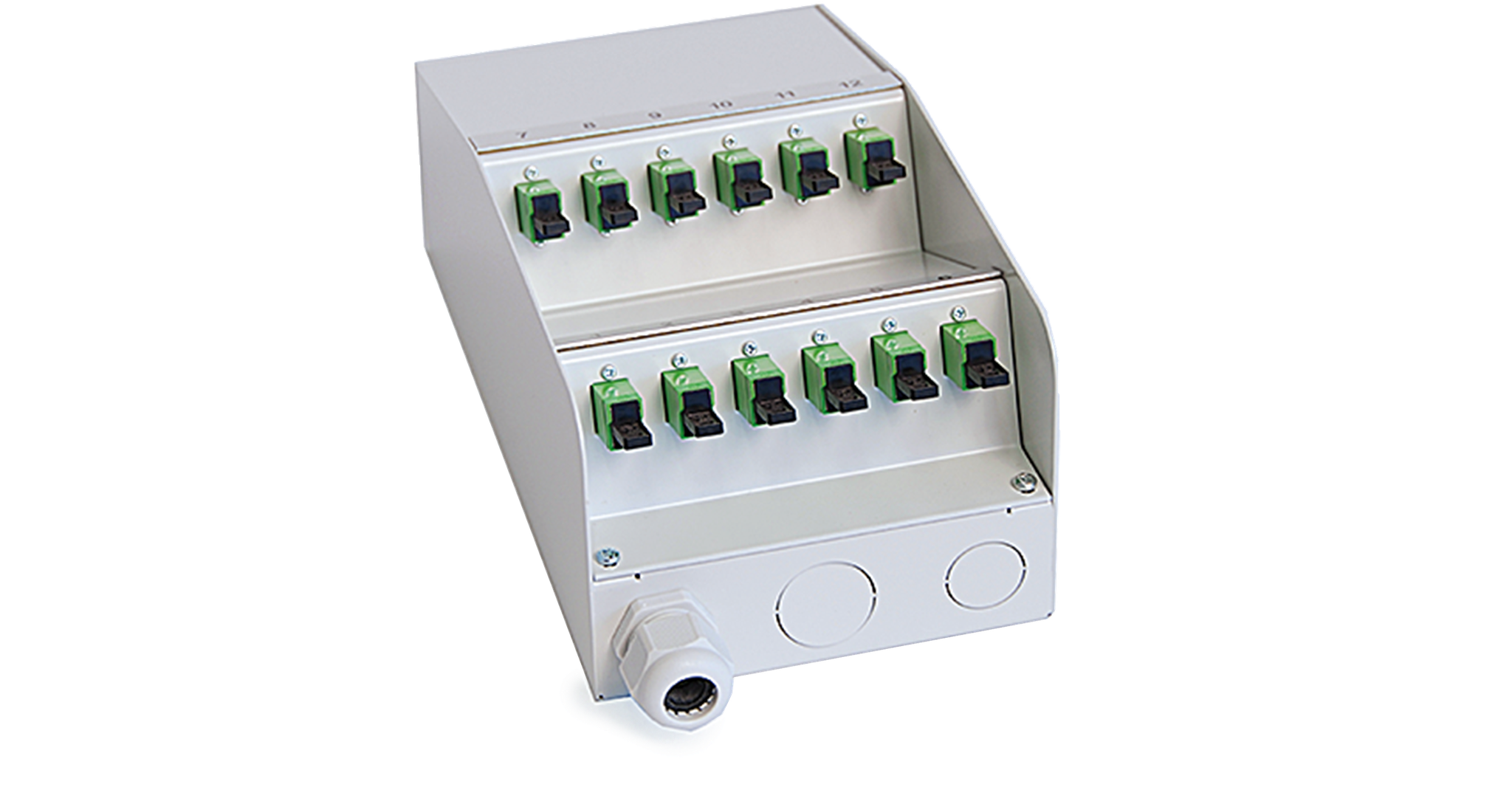

  • CCM OptoBOX und OptoBOX SpiderLINE

    Beschreibung

    Die OptoBOX ermöglicht das Aufschalten von Bündelader- und SpiderLINE-Kabel im Inhouse-Bereich. Die Box ist als Spleiß- oder als SpiderLINE-Version erhältlich.

    Eigenschaften

    • Gehäuse und Deckel Stahl (RAL 7035)
    • Nummeriert 1 - 6 und 7 - 12 (optional mit Bezeichnungsstreifen)
    • Spleißbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleißschutz
    • SpiderLINE Box bestückt mit Kupplungen
    • Max. 5 Kabeleinführungen möglich, 4x M20 und 1x M25
    • Lieferumfang inkl. 1x M20 Kabelverschraubung
    CCM OptoBOX

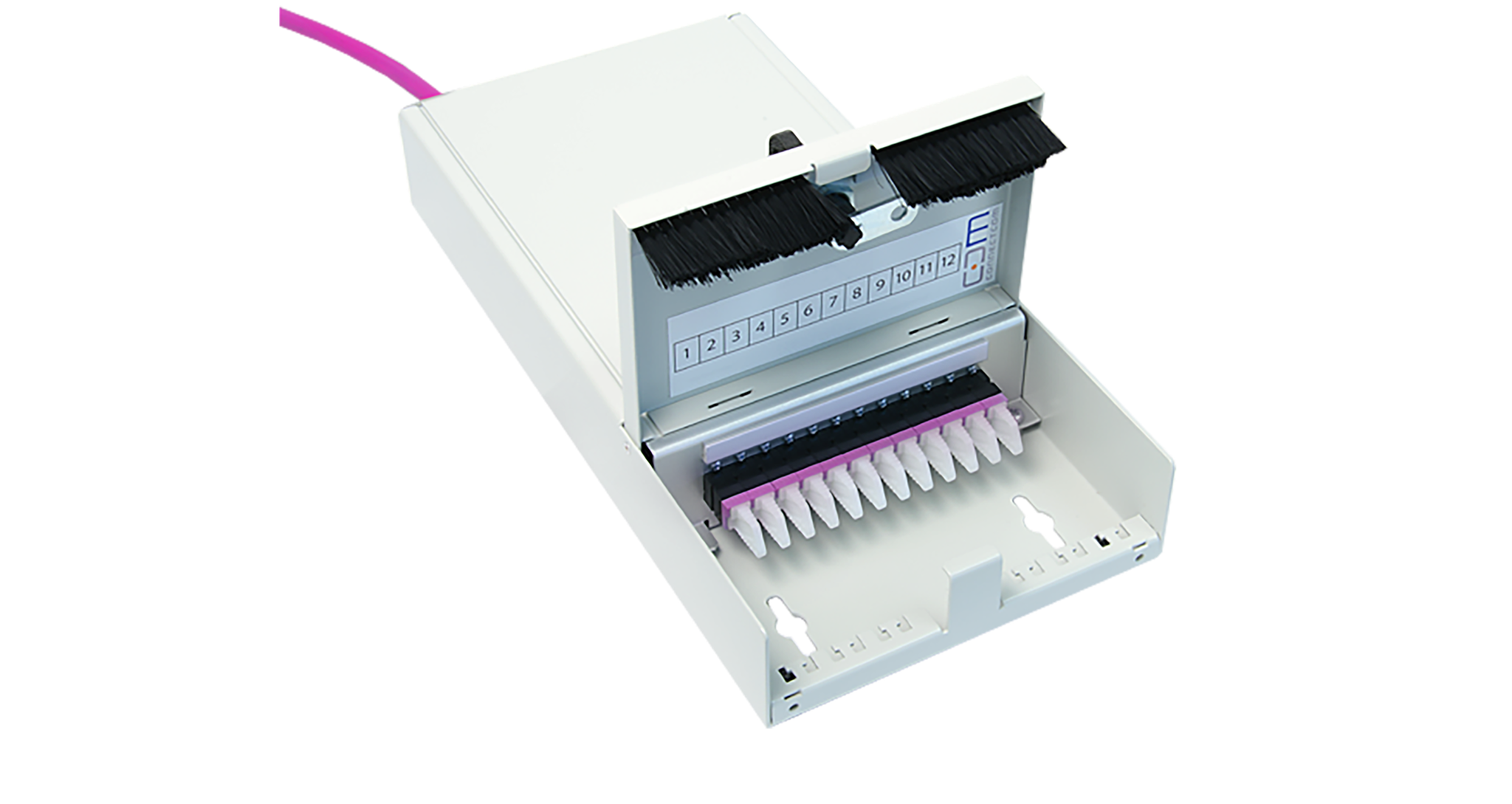

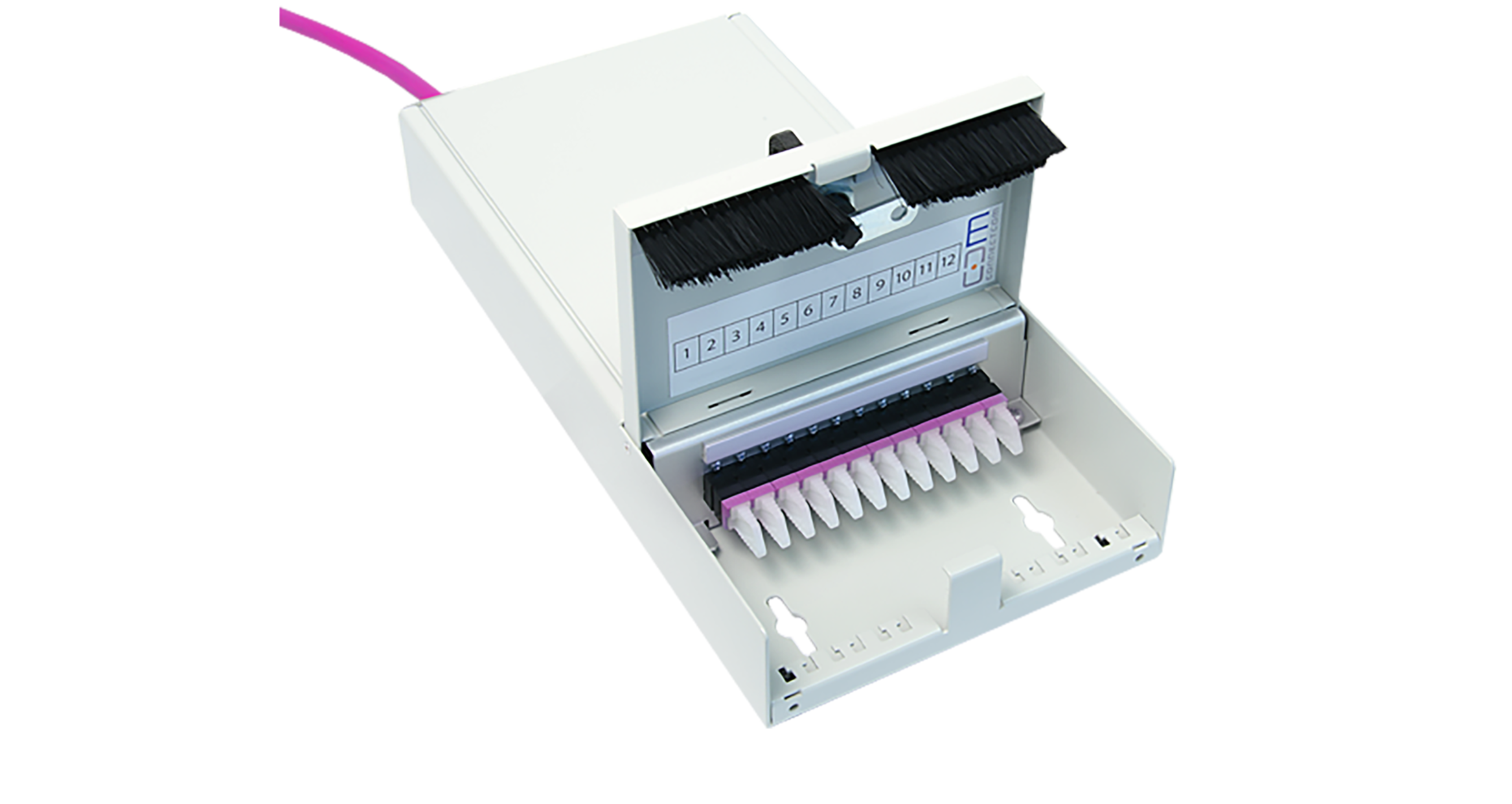

  • CCM FO-Endbox EVI und FO-Endbox EVI SpiderLINE

    Beschreibung

    Die FO-Endbox EVI Eignet sich für Anwendungen im Inhouse-Bereich. Die Box ist mit eingelegter Pigtailader spleißfertig vorbereitet. Die SpiderLINE Endbox ermöglicht das Aufschalten von vorkonfektioniertem LWL-Kabel.

    Eigenschaften

    • Gehäuse und Deckel Stahlblech gepulvert (RAL 7035)
    • Mit Bezeichnungsstreifen (8x 112,5mm)
    • Spleißbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleißschutz
    • Max. 2 Kabeleinführungen möglich, 1xM20
    • Geliefert inkl. 1 xM20 Kabelverschraubung
    • Spleiß- und Patchabteil separat abschließbar
    FO-Endbox EVI

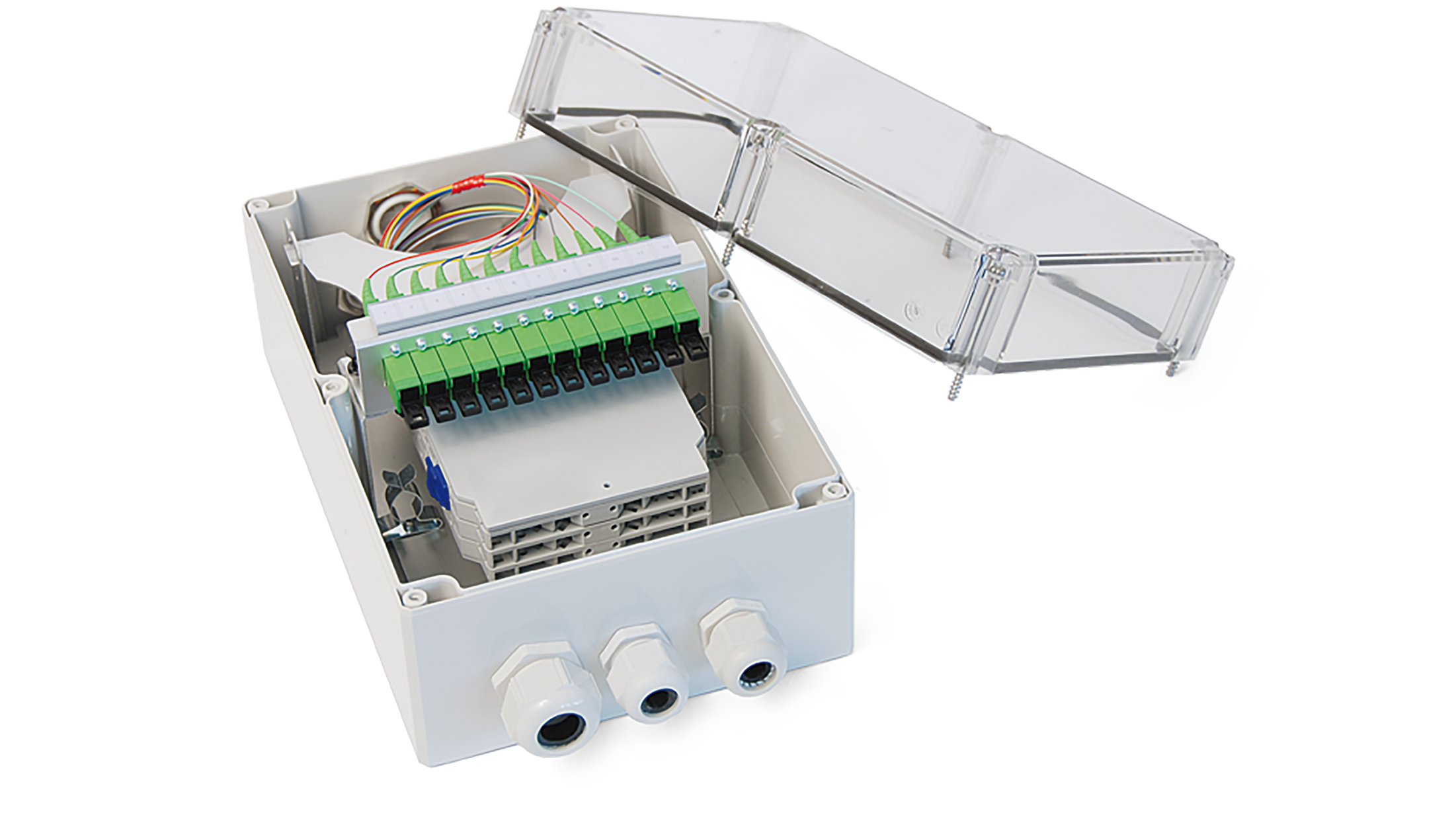

  • CCM AP 24 und AP 24 SpiderLINE

    Beschreibung

    Der Kabelendverteiler AP 24 ermöglicht das Aufschalten von Bündelader- und SpiderLINE-Kabel bis maximal 12 Anschlüsse. Die Patchungen sind innerhalb des robusten Kunststoffgehäuses gut geschützt. Die Box ist als Spleiß- oder als SpiderLINE-Version erhältlich.

    Eigenschaften

    • Gehäuse und Deckel Kunststoff grau
    • Deckel Kunststoff transparent
    • Steckerplatte mit Bezeichnungsstreifen 11,5 x 112 mm geschraubt
    • Spleißbox bestückt mit Kupplungen, Pigtails inkl. Crimp Spleißschutz
    • SpiderLINE Box bestückt mit Kupplungen
    • Max. 3 Kabeleinführungen möglich, 1x M20 und 2x M25
    • Lieferumfang inkl. 1x M20 und 2x M25 Kabelverschraubung
    Kabelendverteiler AP 24

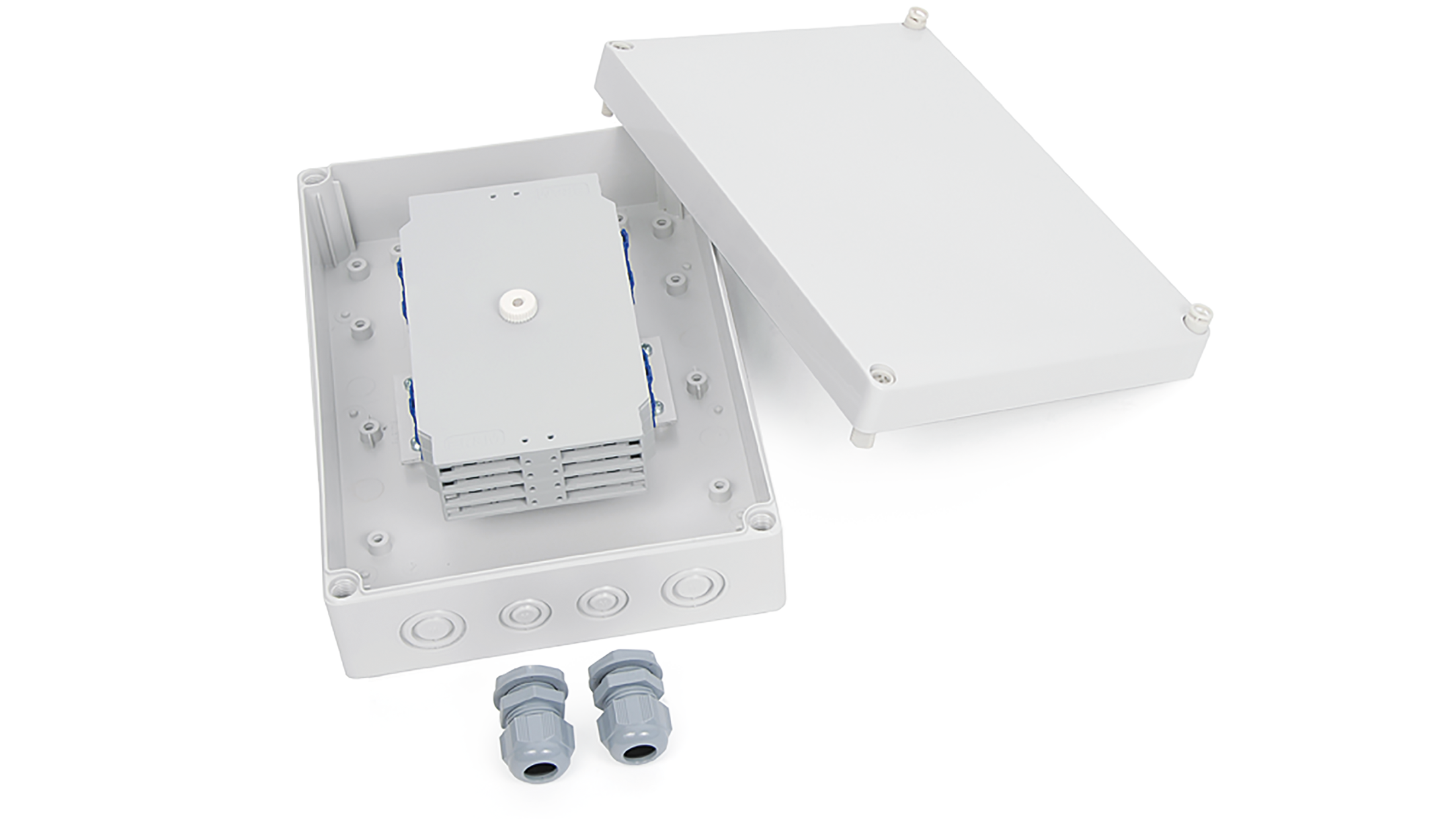

  • CCM Spleißbox

    Beschreibung

    Das robuste Gehäuse findet überall dort Anwendung, wo Glasfasern sicher und schnell abgeschlossen oder zusätzlich durchgespleißt werden müssen.

    Eigenschaften

    • Material Gehäuse und Deckel Kunststoff lichtgrau
    • Spleissbox bestückt mit 1 - 4 Kassetten
    • Max. 4 Kabeleinführungen möglich, 2x M20/M25 und 2x M16/M20
    • Eindringschutz: IP66
    • Lieferumfang inkl. 2x M20 Kabelverschraubung
    Spleißbox für 12 Spleißungen Crimp
