Höchste Packungsdichte und optimale Übersichtlichkeit

SLITE® LWL-Patchpanel

SLITE® LWL-Patchpanel, Spleißpanel und Ablage



Die CCM SLITE LWL-Patchpanel Reihe wurde speziell für den Einsatz in CCM CARMA ODF und 19″ Rack entwickelt. Durch die verstellbaren Montagewinkel ist eine frontseitige sowie rückseitige Montage möglich.

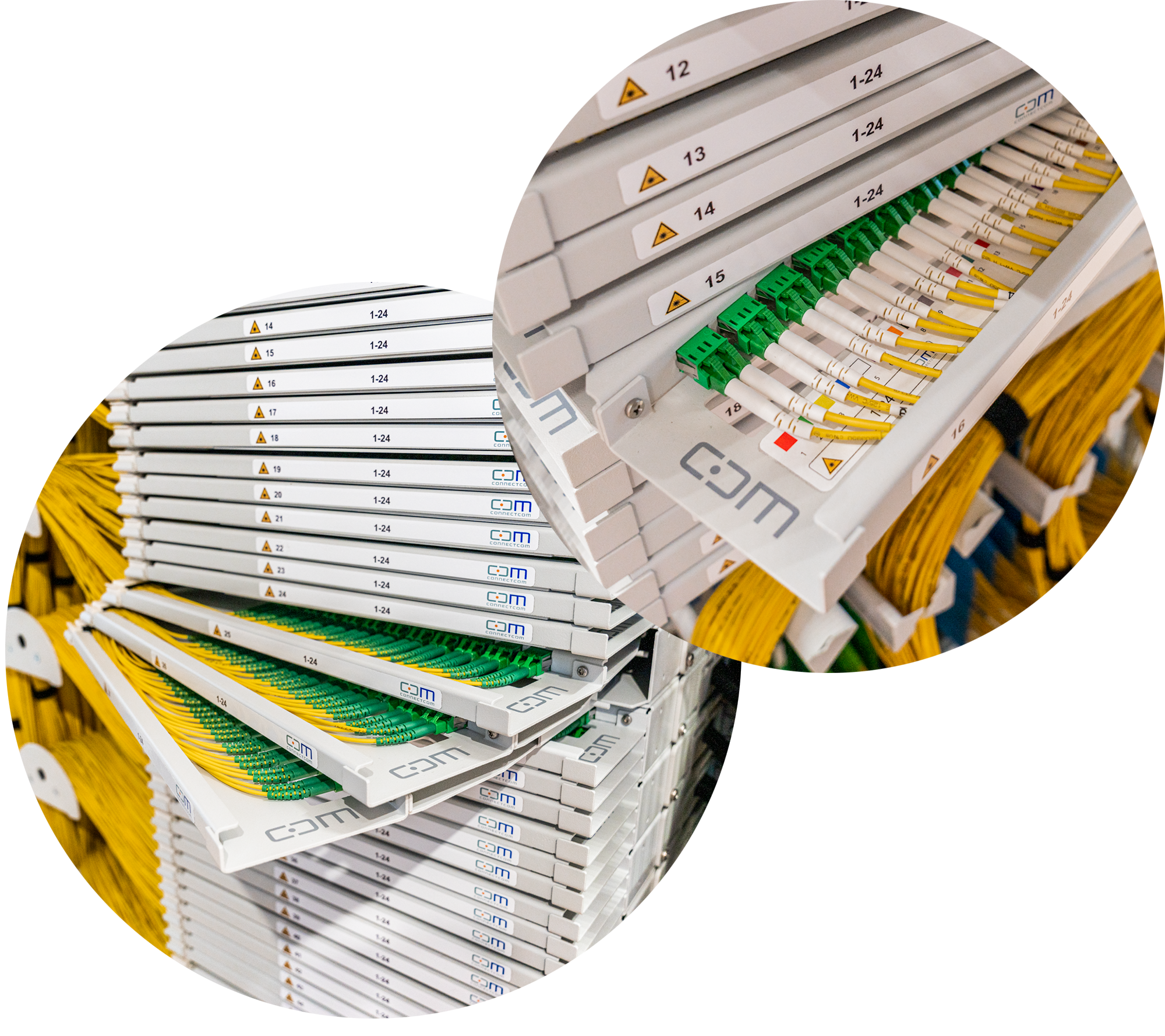

SLITE® Patchpanel Reihe

Die nach rechts ausschwenkenden SLITE Panels werden verwendet, wenn die Zuführung der Bündelader über die linke Seite und die Führung der Patchkabel über die rechte Seite des CARMA Racks erfolgen soll.

Die nach links ausschwenkenden SLITE Panels werden verwendet, wenn die Zuführung der Bündelader über die linke Seite und die Führung der Patchkabel über die linke Seite des CARMA Racks erfolgen soll.

SLITE Panel

Vorteile und Features

  • Flexibel einsetzbar
    • Montage in 19’’ Schränken oder in CARMA ODF Racks
  • Konstruktion
    • Stahlblech pulverbeschichtet
    • Stufenlos tiefenverstellbar
    • Schwenkbare Schublade für vereinfachte Installations- & Wartungsarbeiten
    • 13 mm Flexrohre für Zuführung von sämtlichen Bündeladern
  • Packungsdichte
    • Hohe Packungsdichte bei SLITE HD (72 Fasern LC auf 1 HE)
  • Lieferumfang und Beschriftungsmöglichkeit
    • Befestigungsmaterial im Lieferumfang enthalten
    • Beschriftungsmöglichkeit nach Kundenwunsch

Auswahlhilfe

Auswahlhilfe 1 HE SLITE® Panel:

  •

    1 HE SLITE® Basic

    1 HE SLITE® HD

    1 HE SLITE® PRO

    1 HE SLITE® UHD

    Anwendung

    Spleißpatch-, Fanout-, Patch/Patch-Panel

    Spleißpatch-, Fanout-, Patch/Patch-Panel

    Spleißpatch-, Fanout-, Patch/Patch-Panel

    Spleißpatch-, Fanout-, Patch/Patch-Panel

    Material

    Stahl

    Stahl

    Stahl

    Stahl

    Anzahl Schubladen

    1

    2

    3

    2

    Steckverbinder

    E2000, SC, LC

    E2000, SC, LC

    E2000, SC, LC

    LC

    Anzahl Ports/Fasern

    24/48

    24/48

    36/72

    96

Varianten

  • CCM 1 HE SLITE® Panel Basic

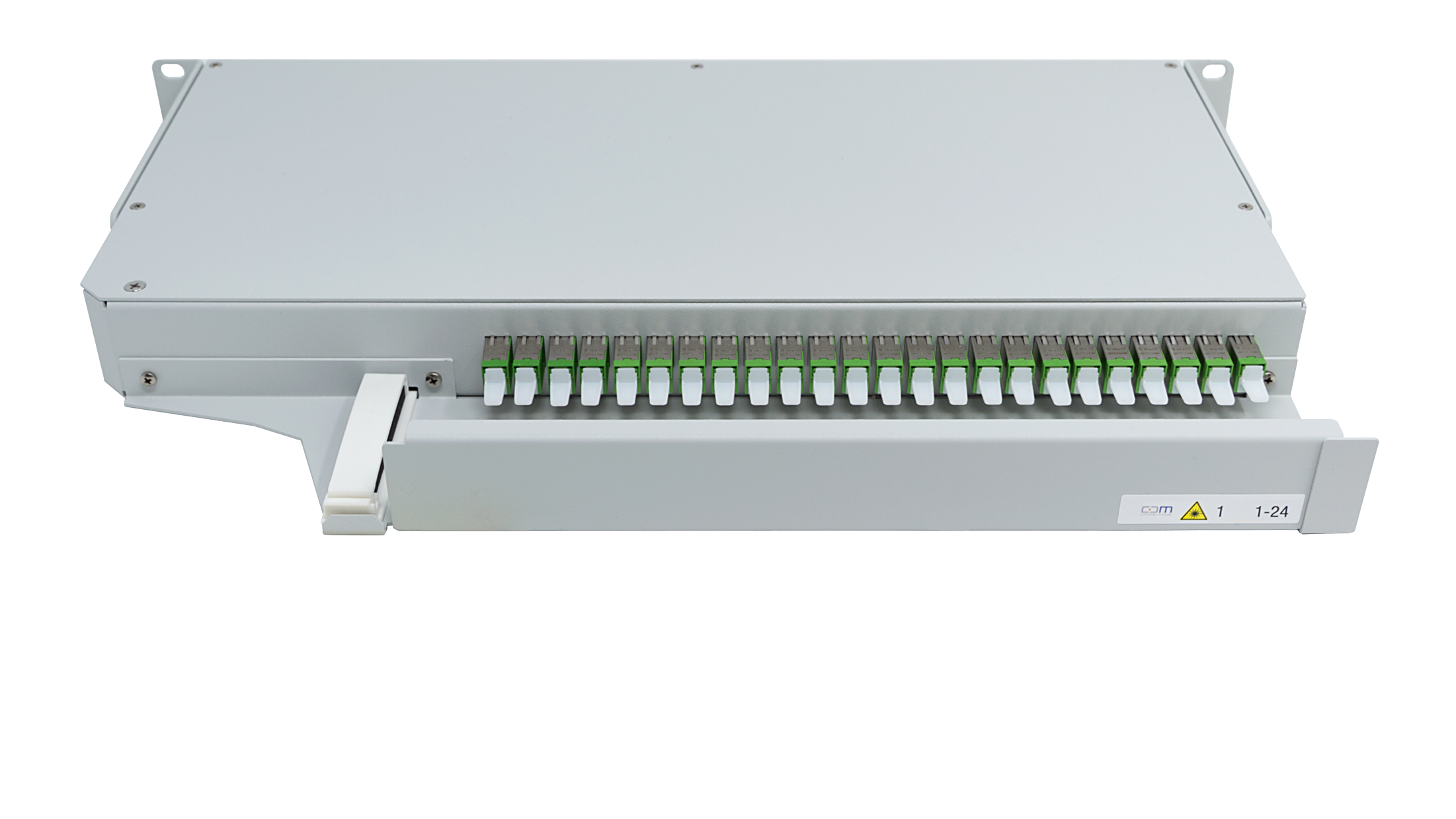

    48 Ports verteilt auf 1 Schublade mit 12 LCAPC 4-fach Kupplungen. Die Zuführung erfolgt über zwei 10 mm Wellschläuche.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9/125 G.652.D
    • Farbcode: DIN
    3HE Durchspleisspanel PRO ausschwenkbar rechts

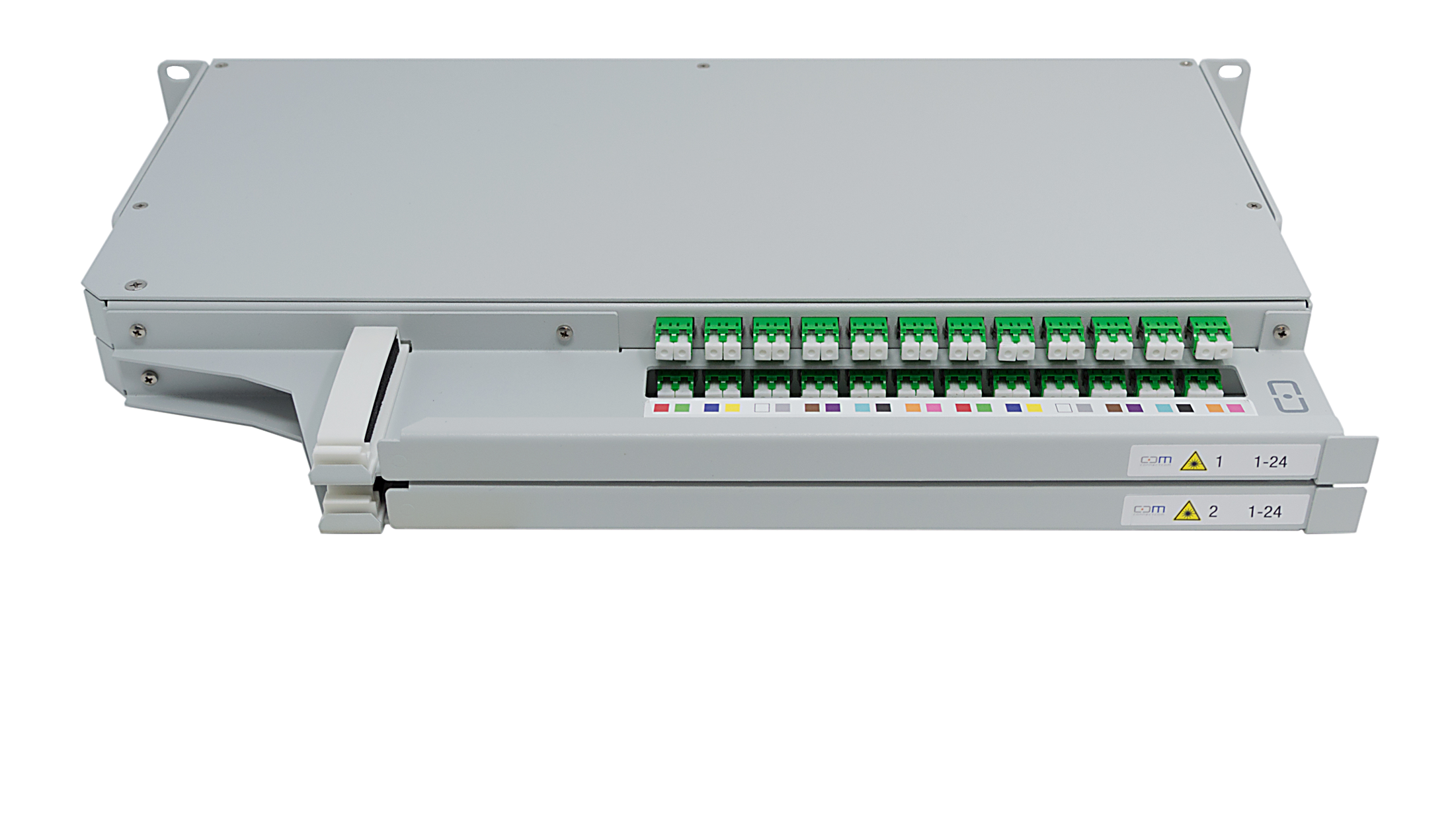

  • CCM 1 HE SLITE® Panel PRO

    48 Ports verteilt auf 2 Schubladen mit je 12 LCAPC Duplex Kupplungen. Die Zuführung erfolgt über je einen 10 mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9/125 G.652.D
    • Farbcode: DIN
  • CCM 1 HE SLITE® Panel HD

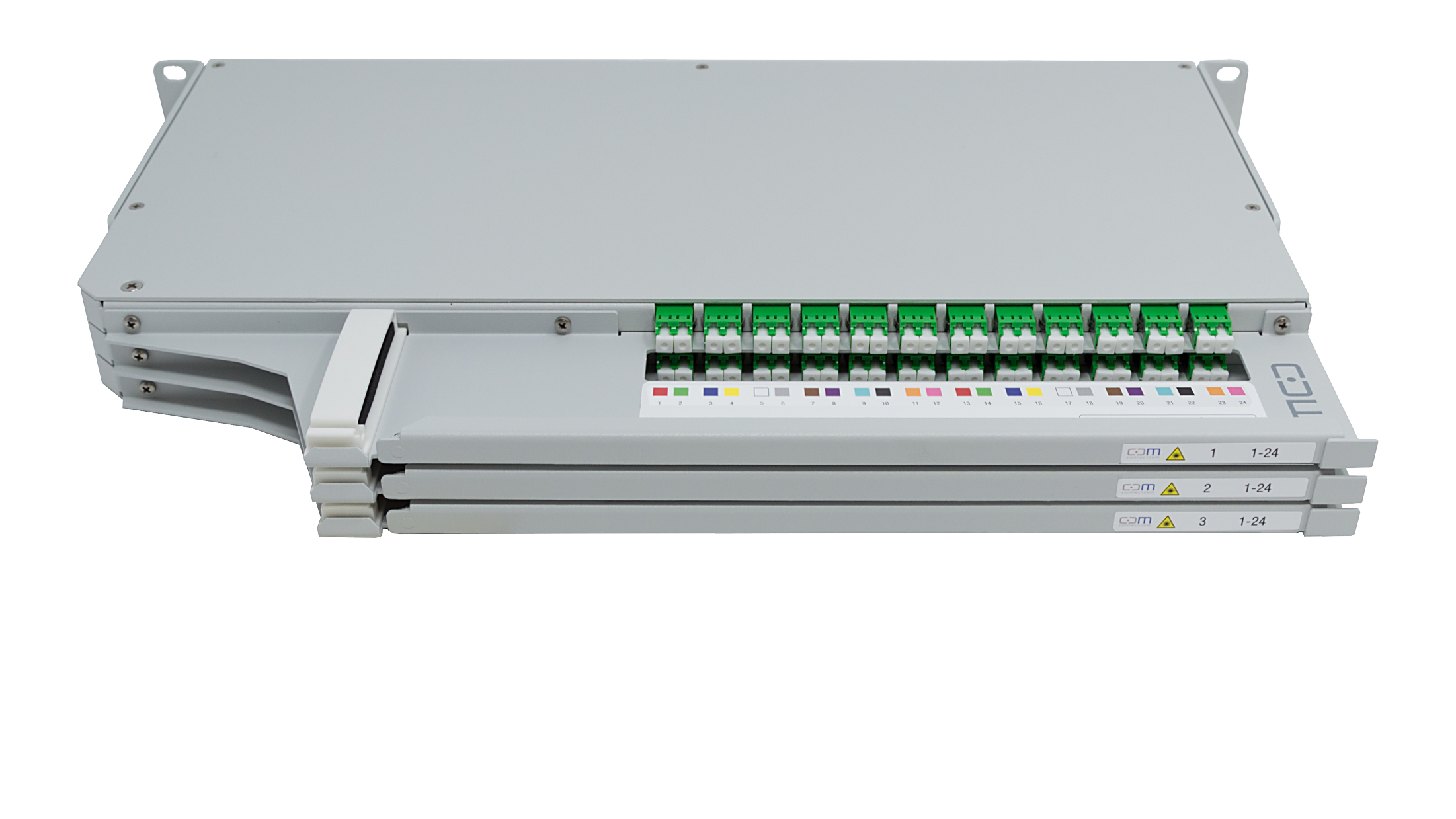

    72 Ports verteilt auf 3 Schubladen mit je 12 LCAPC Duplex Kupplungen. High Density Lösung für sehr hohe Portdichte. Die Zuführung erfolgt über je einen 10 mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9/125 G.652.D
    • Farbcode: DIN
    Patchpanel 1HE SLITE PRO links
  • CCM 1 HE SLITE® Panel Ultra HD

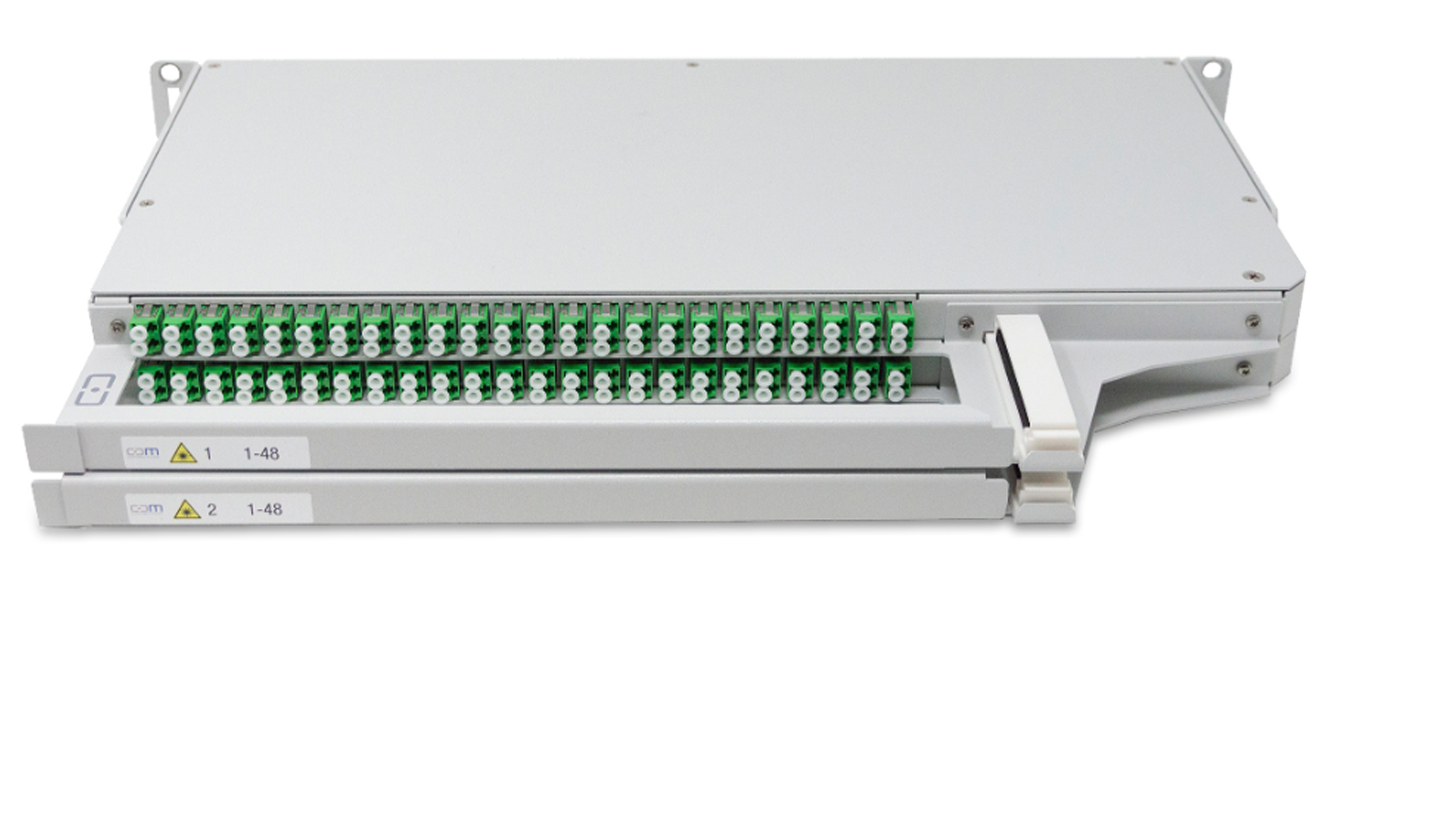

    96 Ports verteilt auf 2 Schubladen mit je 24 LCAPC Duplex Kupplungen. Ultra High Density Lösung für maximale Portdichte. Die Zuführung erfolgt über je einen 10 mm Wellschlauch pro Schublade.

    • Kupplungen: LC, SC, E2000
    • Fasertyp: Singlemode 9/125 G.652.D
    • Farbcode: DIN
    SLITE Ultra HD Patchpanel
  • CCM 1 HE SLITE® Bündeladerablage

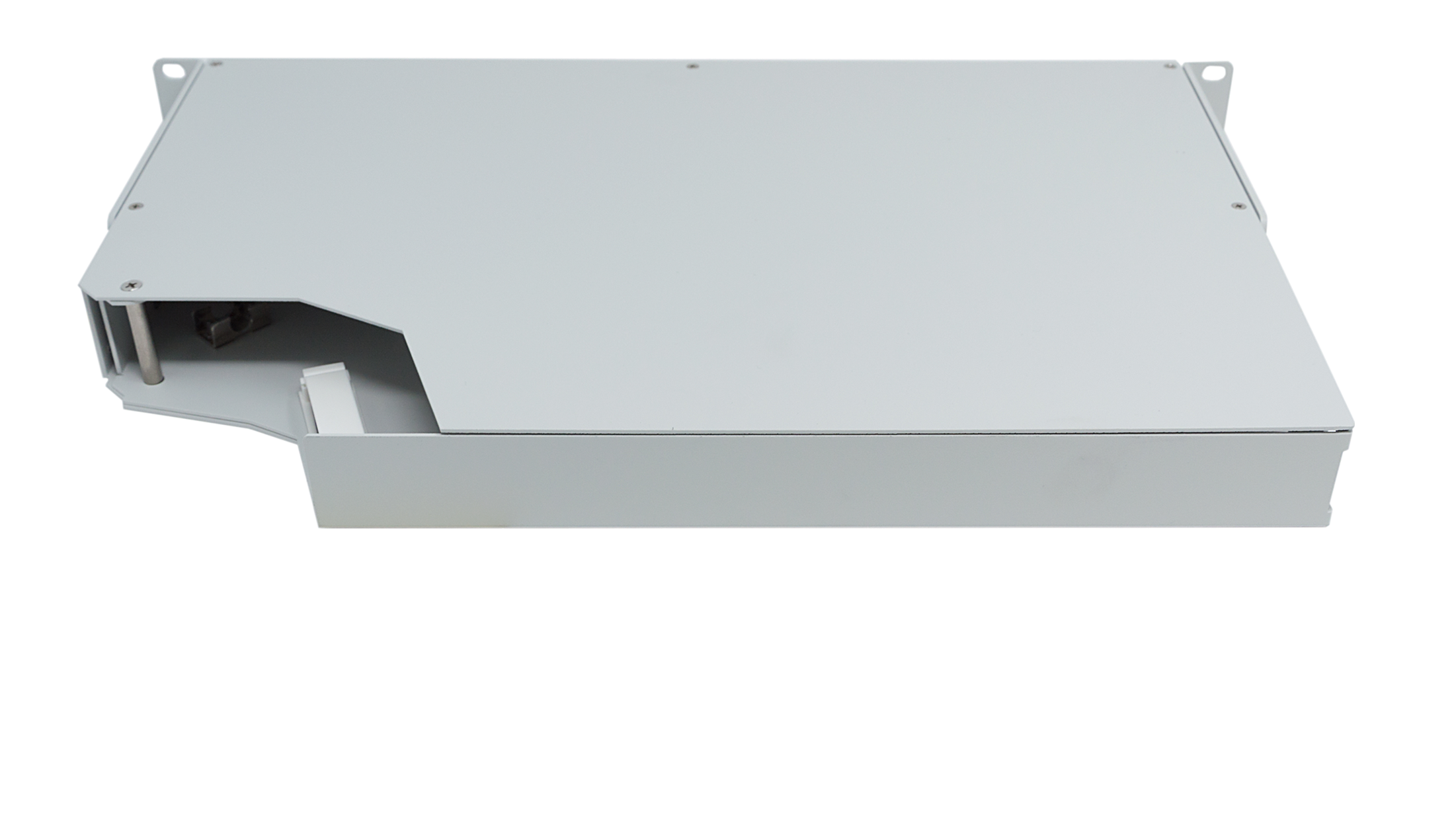

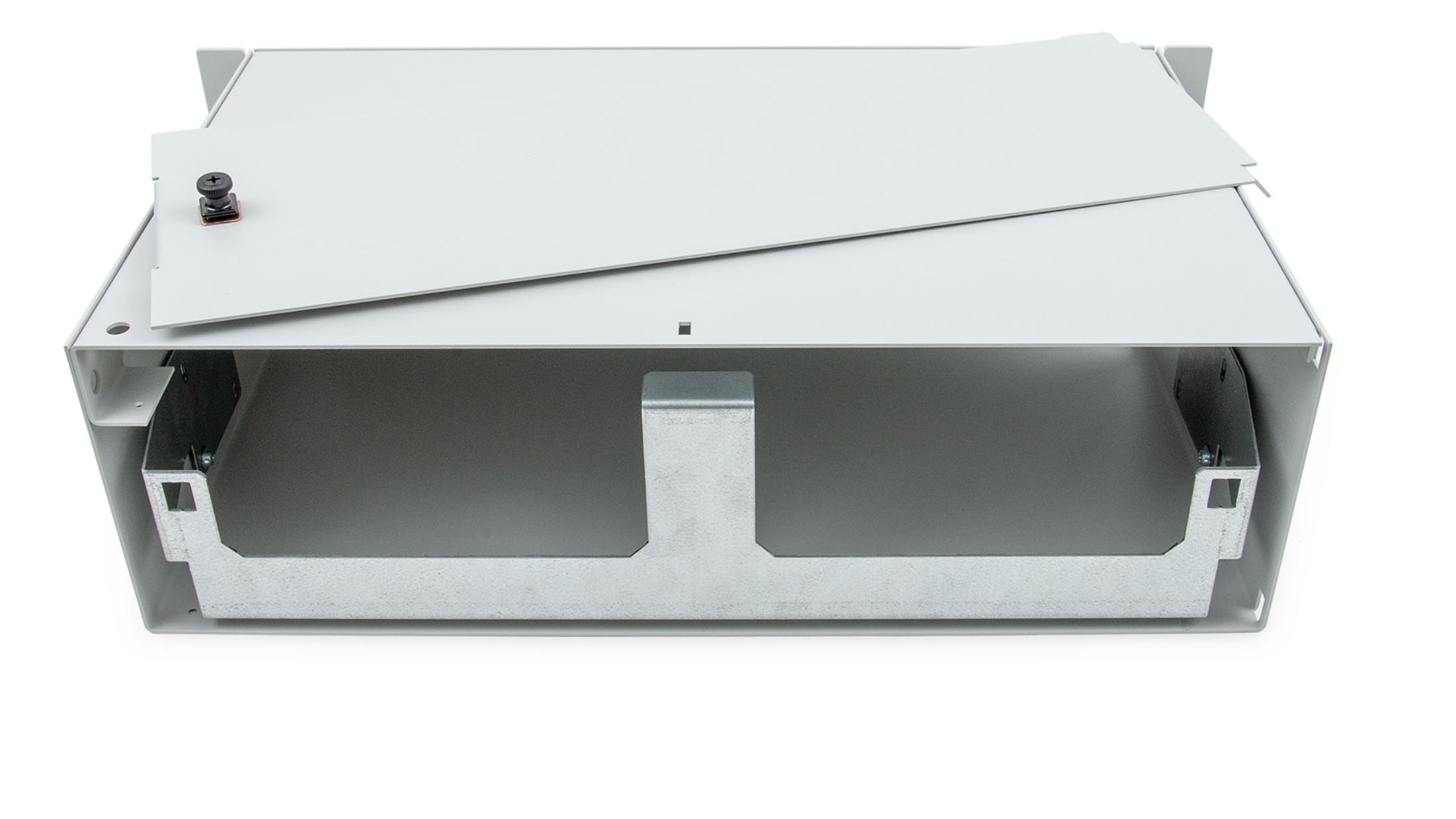

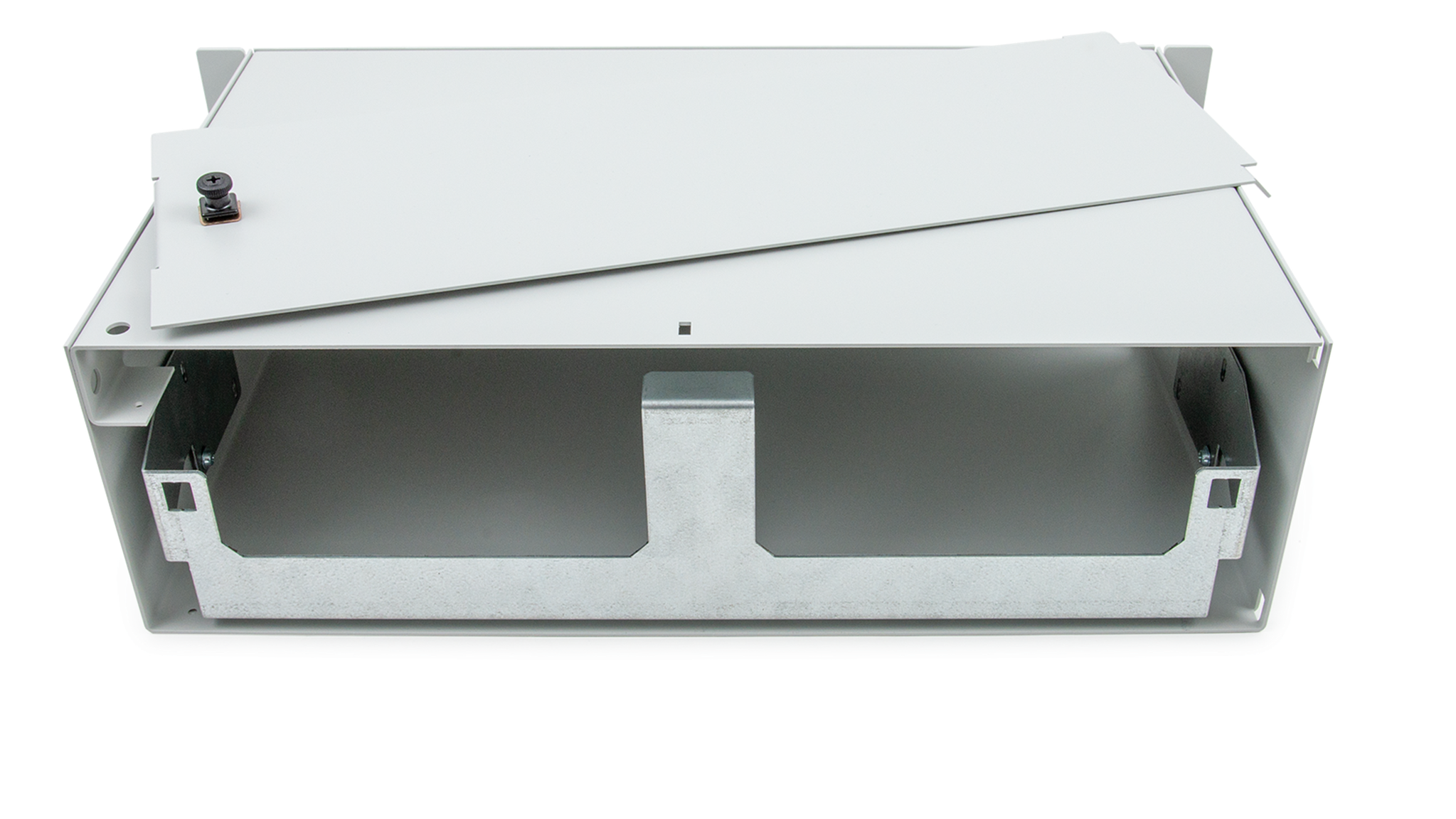

    Die CCM SLITE Ablagen wurden speziell für den Einsatz in der CCM CARMA Racks entwickelt. In der Bündeladerablage können über drei 10 mm Wellschläuche nicht benötigte Bündel für eine spätere Verwendung abgelegt werden. In der Patchkabelablage können nicht benötigte Patchkabel geschützt abgelegt werden.

    • Ablage Aluminium pulverbeschichtet
    • 19“ 1 HE, 44,5 x 465 x 277 mm (H x B x T)
    • Stufenlos tiefenverstellbar
    • Schublade ausschwenkbar rechts oder links
    • Zur sicheren Ablage von nicht genutzten Bündeladern oder Patchkabeln
    • Inklusive Montagematerial M6
    • Zuführung zur Bündeladerablage über drei 10 mm Wellschläuche
    CCM 1HE SLITE Bündeladerablage links
  • CCM 1 HE SLITE® Splitterpanel

    Im CCM Splitterpanel können bis zu 9 CCM PLC-Splitter abgelegt und die Anschlussleitungen nach außen geführt werden. Anzahl Patchkabel-Peitschen: max. 96 Stück

    • Splitterpanel Aluminium pulverbeschichtet
    • 19“ 1 HE, 44,5 x 465 x 277 mm (H x B x T)
    • Stufenlos tiefenverstellbar
    • Schublade ausschwenkbar rechts oder links
    • Zur Montage von bis zu 9 CCM PLC-Splittern
    • Inklusive Montagematerial M6
    • Abführung der Peitschen nach außen durch eine Zugentlastung
    CCM 1HE SLITE Bündeladerablage links
  • CCM 3 HE SLITE® Durchspleißpanel

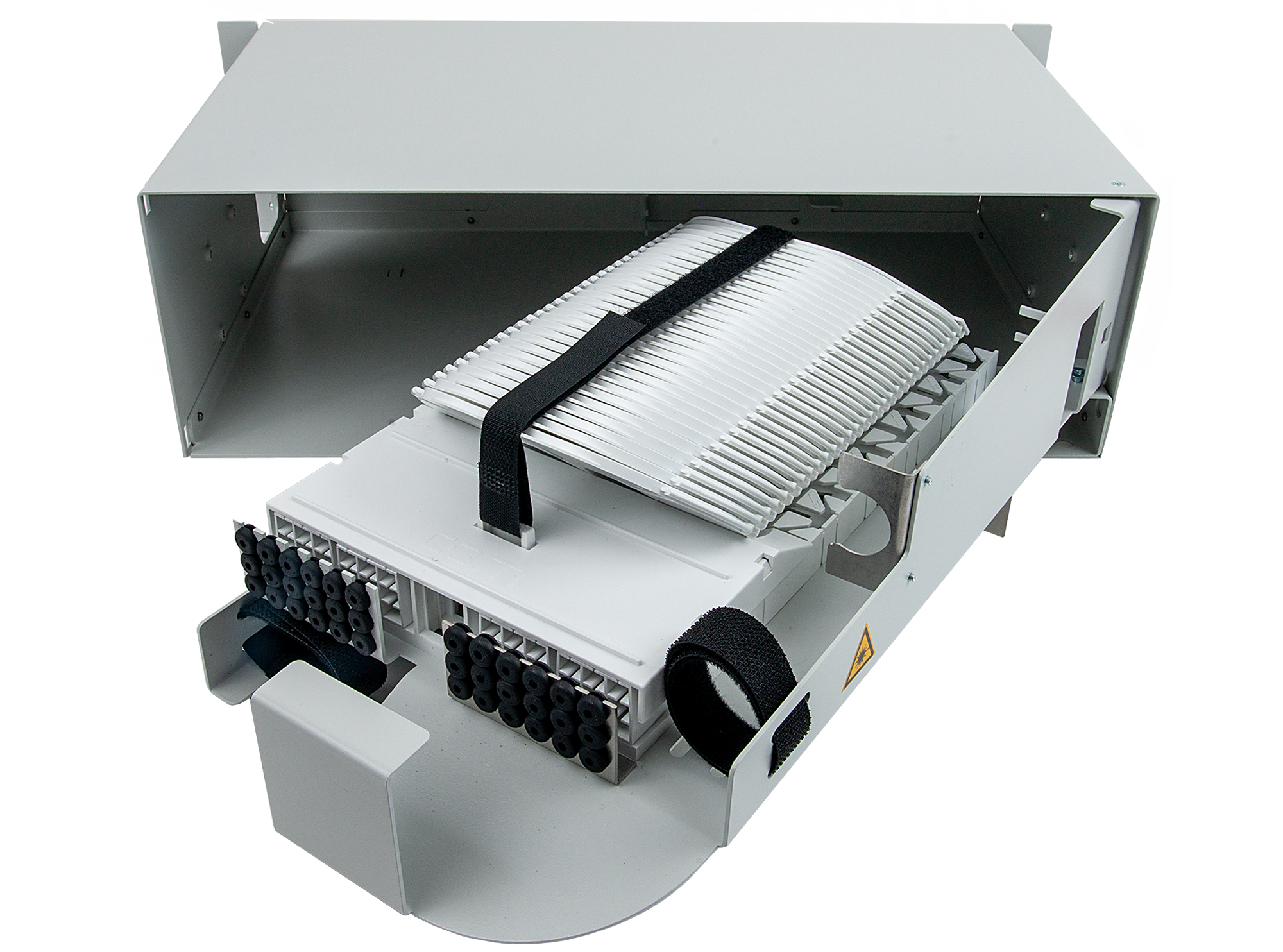

    Das 3 HE Durchspleißpanel PRO wurde speziell für den Einsatz in CCM CARMA Racks entwickelt. Das Durchspleißpanel erlaubt ein Einzelfasermanagement in Verbindung mit SLITE Patchpanel. Für die Realisierung von Transitspleißungen kann das Durchspleißpanel ebenfalls eingesetzt werden.

    • Gehäuse Stahl vernietet RAL 7035 mit Eckwinkel
    • 19“ 3 HE, 133,5 x 465 x 277mm (H x B x T)
    • Tiefenverstellbar auf vier Positionen möglich
    • Schublade ausschwenkbar rechts oder links
    • Inklusive Montagematerial M6
